Ceownik wzmocniony CWD40H22/3, gr.blachy 1,2 mm (3m) | 610130 Baks

Opis i Kluczowe Cechy

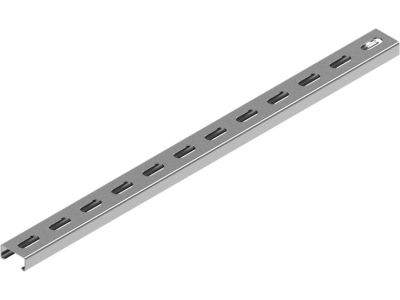

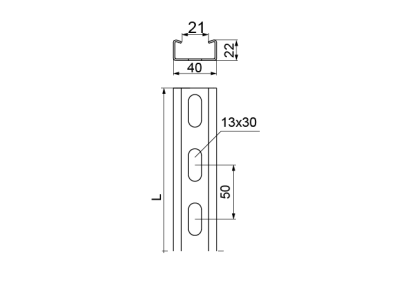

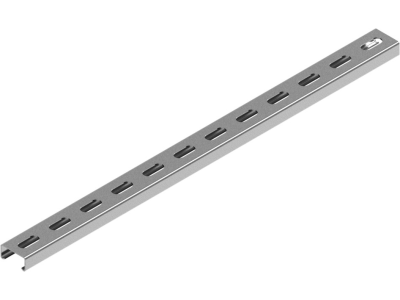

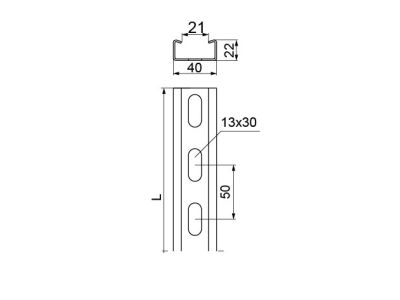

Ceownik wzmocniony CWD40H22/3 marki BAKS to profesjonalny element konstrukcyjny zaprojektowany z myślą o budowie zaawansowanych systemów tras kablowych. Produkt charakteryzuje się wysokością profilu wynoszącą 22 mm oraz szerokością 40 mm, co w połączeniu z grubością blachy 1,2 mm zapewnia optymalną sztywność przy zachowaniu relatywnie niskiej masy własnej. Wykorzystanie stali cynkowanej metodą Sendzimira (PN-EN 10346:2015-09) gwarantuje wysoką odporność na korozję w środowiskach wewnętrznych, co jest kluczowe dla długowieczności instalacji elektroenergetycznych i telekomunikacyjnych.

• Wzmocniona konstrukcja: Specjalny profil ceownika pozwala na przenoszenie większych obciążeń statycznych w porównaniu do standardowych profili montażowych.
• Precyzyjne wymiary: Długość 3000 mm umożliwia efektywne planowanie długich odcinków instalacji przy minimalizacji liczby połączeń.
• Uniwersalność: Perforacja ułatwia montaż bez konieczności dodatkowego wiercenia, co znacząco przyspiesza prace instalacyjne na obiekcie.

Zgodność z Normami

Produkt został wykonany zgodnie z najwyższymi standardami obowiązującymi w branży elektroinstalacyjnej. Ceownik spełnia wymagania normy PN-EN 61537:2007, która określa wymagania i badania dla systemów korytek i drabinek instalacyjnych do prowadzenia przewodów. Dzięki zastosowaniu stali najwyższej jakości oraz procesu cynkowania zgodnie z normą PN-EN 10346, element ten wykazuje doskonałe parametry techniczne i bezpieczeństwo użytkowania w profesjonalnych systemach wsporczych.

Zastosowanie

Ceownik CWD40H22/3 znajduje szerokie zastosowanie w nowoczesnym budownictwie przemysłowym i komercyjnym. Jest niezastąpiony jako:

• Element nośny dla oświetlenia: Idealnie nadaje się do bezpośredniego podwieszania opraw lamp przemysłowych i liniowych systemów oświetleniowych.
• Konstrukcja wsporcza: Służy jako baza do mocowania drabinek kablowych oraz korytek, zapewniając stabilność całej trasy.
• Wspornik wysięgników: Może być wykorzystywany jako element pionowy lub poziomy, do którego montowane są wysięgniki ścienne lub sufitowe.
• Budowa ram i stelaży: Dzięki swojej geometrii pozwala na tworzenie niestandardowych konstrukcji pod urządzenia automatyki i rozdzielnice.

Wskazówki Montażowe

Podczas montażu ceownika wzmocnionego BAKS należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Dobór elementów złącznych: Do łączenia ceowników z innymi elementami systemu zaleca się stosowanie śrub z łbem grzybkowym oraz nakrętek ząbkowanych, które zapobiegają poluzowaniu się konstrukcji pod wpływem drgań.
• Cięcie materiału: W przypadku konieczności skrócenia odcinka 3-metrowego, należy używać narzędzi niepowodujących przegrzania materiału (np. przecinarek wolnoobrotowych), a krawędzie cięcia zabezpieczyć cynkiem w sprayu w celu ochrony antykorozyjnej.
• Rozstaw podpór: Należy ściśle przestrzegać obliczeń projektowych dotyczących dopuszczalnego obciążenia na metr bieżący, aby uniknąć strzałki ugięcia przekraczającej normy techniczne.

FAQ

1. Czy ceownik CWD40H22/3 można stosować na zewnątrz budynków?
Standardowe wykończenie metodą Sendzimira jest dedykowane do środowisk o niskiej korozyjności (wnętrza budynków). W przypadku zastosowań zewnętrznych zaleca się kontakt w celu dobrania wersji cynkowanej ogniowo lub wykonanej ze stali nierdzewnej.

2. Jakie jest główne przeznaczenie tego profilu?
Głównym przeznaczeniem jest tworzenie konstrukcji wsporczych dla tras kablowych oraz podwieszanie oświetlenia w halach magazynowych i produkcyjnych.

3. Czy produkt posiada atesty przeciwpożarowe?
Systemy BAKS, w skład których wchodzi ceownik CWD, są testowane pod kątem podtrzymania funkcji elektrycznych E30-E90, jednak pełna certyfikacja zależy od konfiguracji całego systemu mocowania.
