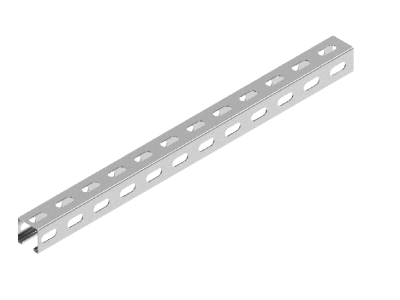

Ceownik montażowy CMP41H41/3,5MC gr. blachy 1,5mm (3,5m) | 851135 Baks

Opis i Kluczowe Cechy

Ceownik montażowy CMP41H41/3,5MC marki BAKS to profesjonalny element konstrukcyjny zaprojektowany z myślą o budowie zaawansowanych systemów wsporczych w instalacjach elektroenergetycznych oraz teletechnicznych. Produkt charakteryzuje się wymiarami profilu 41x41 mm, co stanowi standard rynkowy pozwalający na pełną kompatybilność z szeroką gamą uchwytów, klamer i nakrętek ślizgowych. Wykorzystanie blachy o grubości 1,5 mm zapewnia optymalny balans pomiędzy sztywnością konstrukcji a jej masą własną, co jest kluczowe przy projektowaniu tras kablowych o znacznych rozpiętościach.

• Materiał i powłoka: Stal cynkowana metodą zanurzeniową (metoda Sendzimira) gwarantuje wysoką odporność na korozję w środowiskach o umiarkowanej wilgotności.
• Długość handlowa: Odcinek o długości 3,5 metra pozwala na redukcję liczby połączeń wzdłużnych, co przekłada się na większą stabilność mechaniczną całego systemu.
• Perforacja: Precyzyjne otwory montażowe ułatwiają szybkie pozycjonowanie elementów bez konieczności dodatkowego wiercenia, co znacząco skraca czas prac instalacyjnych.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, które obowiązują w nowoczesnym budownictwie przemysłowym. Ceownik spełnia wymagania normy PN-EN 61537, która określa parametry prowadzenia tras kablowych. Dzięki zastosowaniu atestowanej stali, profil zachowuje deklarowane parametry wytrzymałościowe, co jest potwierdzone certyfikatami producenta BAKS. Proces cynkowania jest zgodny z normą PN-EN 10346, co zapewnia długowieczność powłoki ochronnej.

Zastosowanie

Ceownik CMP41H41/3,5MC znajduje szerokie zastosowanie w sektorze B2B, szczególnie w obiektach przemysłowych, magazynowych oraz komercyjnych. Jest idealnym rozwiązaniem do:

• Budowy konstrukcji wsporczych pod korytka i drabiny kablowe.
• Tworzenia ram montażowych dla rozdzielnic elektrycznych oraz szaf sterowniczych.
• Montażu instalacji fotowoltaicznych jako element konstrukcji nośnej.
• Podwieszania rurociągów, kanałów wentylacyjnych oraz systemów klimatyzacji (HVAC).

Wskazówki Montażowe

Podczas montażu ceownika CMP41H41/3,5MC zaleca się stosowanie dedykowanych akcesoriów marki BAKS, takich jak śruby z łbem młoteczkowym oraz podkładki powiększone, aby zapewnić równomierny rozkład naprężeń. W przypadku cięcia profilu na krótsze odcinki, należy pamiętać o zabezpieczeniu krawędzi ciętych farbą cynkową w sprayu (cynk na zimno), aby zapobiec powstawaniu ognisk korozji elektrochemicznej. Maksymalny moment dokręcania śrub powinien być dostosowany do klasy wytrzymałości użytych elementów złącznych, zazwyczaj oscylując w granicach 20-40 Nm dla standardowych połączeń M10.

FAQ

• Czy ceownik można stosować na zewnątrz budynków? Tak, jednak w środowiskach o bardzo wysokiej agresywności korozyjnej (C4-C5) zaleca się stosowanie wersji cynkowanej ogniowo lub stali nierdzewnej.
• Jaka jest maksymalna nośność profilu? Nośność zależy od schematu statycznego (liczby podpór i ich rozstawu). Szczegółowe tabele obciążeń dostępne są w katalogu technicznym producenta.
• Czy profil jest kompatybilny z systemami innych producentów? Standard wymiarowy 41x41 mm sprawia, że ceownik współpracuje z większością uniwersalnych systemów montażowych dostępnych na rynku.
