Wyłącznik ochronny aparatowy 1-biegunowy z łącznikiem pomocniczym zestyk zwierny charakt. F2, 8A | 5SY1708-4 Siemens

Alternatywny kod produktu: 5SY17084

Opis i Kluczowe Cechy

Wyłącznik ochronny aparatowy 1-biegunowy z łącznikiem pomocniczym (zestykiem zwiernym) o charakterystyce F2 i prądzie znamionowym 8A to kompaktowe urządzenie zabezpieczające dla instalacji jednofazowych. Przeznaczony do montażu na szynie DIN, zasilany napięciem AC 230V (50/60Hz) lub DC 60V. Charakterystyka F2 (szybka) zapewnia ochronę przed przeciążeniami i zwarciami w obwodach sterowniczych oraz zasilających.

• Charakterystyka F2 (szybka): Szybkie wyłączanie w przypadku zwarć i przeciążeń, minimalizujące ryzyko uszkodzenia chronionych urządzeń.
• Prąd znamionowy 8A: Odpowiedni do zabezpieczania obwodów o niewielkim poborze mocy, np. układów sterowania, sygnalizacji lub małych odbiorników.

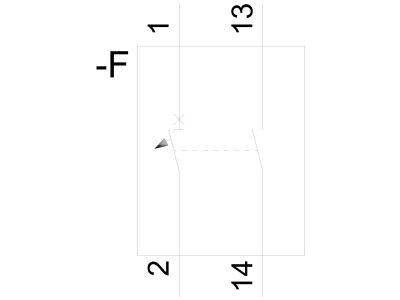

• Zestyk zwierny łącznika pomocniczego: Umożliwia zdalną sygnalizację stanu wyłącznika (załączony/rozłączony) oraz integrację z systemami automatyki.
• Napięcie zasilania AC 230V / DC 60V: Szeroki zakres napięć wejściowych, dostosowany do różnych standardów instalacji.
• Prąd znamionowy wyłączalny Icn 3kA: Wysoka zdolność zwarciowa, gwarantująca niezawodną ochronę nawet przy dużych prądach zwarciowych.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC 60934 dotyczącej wyłączników ochronnych aparatowych. Produkt posiada deklarację zgodności CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik ochronny 1-biegunowy z łącznikiem pomocniczym znajduje zastosowanie w instalacjach elektrycznych jako element zabezpieczający obwody sterownicze, sygnalizacyjne oraz zasilające niewielkie odbiorniki.

• Ochrona obwodów sterowniczych w maszynach i urządzeniach przemysłowych.
• Zabezpieczenie układów sygnalizacji, oświetlenia awaryjnego lub alarmowych.
• Stosowanie w szafach sterowniczych i rozdzielnicach jako element zabezpieczający obwody pomocnicze.
• Integracja z systemami automatyki budynkowej (np. sterowanie oświetleniem, roletami).

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie DIN 35mm. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Po montażu należy sprawdzić poprawność połączeń oraz działanie wyłącznika przez symulację zwarcia lub przeciążenia. Zaleca się stosowanie odpowiednich przekrojów przewodów zgodnie z obciążalnością prądową.

FAQ

• Jaka jest maksymalna zdolność zwarciowa wyłącznika? Maksymalny prąd wyłączalny Icn wynosi 3kA zgodnie z normą IEC 60934.
• Czy wyłącznik można stosować w obwodach DC? Tak, urządzenie obsługuje napięcie stałe DC do 60V.
• Jakie jest zastosowanie zestyków pomocniczych? Zestyki pomocnicze służą do zdalnej sygnalizacji stanu wyłącznika (załączony/rozłączony) oraz mogą być wykorzystane do integracji z systemami sterowania.
