Wyłącznik ochronny aparatowy 1-biegunowy z łącznikiem pomocniczym zestyk zwierny charakt. F2, 6A | 5SY1706-4 Siemens

Alternatywny kod produktu: 5SY17064

Opis i Kluczowe Cechy

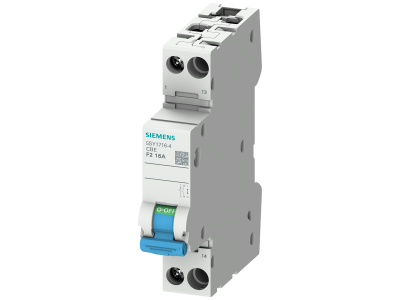

Wyłącznik ochronny aparatowy 1-biegunowy (symbol 5SY1706-4) to kompaktowe urządzenie zintegrowane z łącznikiem pomocniczym wyposażonym w zestyk zwierny. Charakterystyka F2 gwarantuje szybkie wyłączanie przy przeciążeniach i zwarciach, zapewniając ochronę obwodów jednofazowych AC 230V oraz DC 60V. Prąd znamionowy 6A czyni go odpowiednim do zabezpieczania wrażliwych odbiorników, takich jak oświetlenie, sensory lub niewielkie urządzenia sterujące.

• Charakterystyka F2: Szybkie wyłączanie przy zwarciach i przeciążeniach – minimalizuje ryzyko uszkodzeń chronionych urządzeń.
• Zestyk zwierny w łączniku pomocniczym: Umożliwia sygnalizację stanu pracy lub sterowanie dodatkowymi obwodami bez konieczności stosowania osobnego przekaźnika.
• Prąd znamionowy 6A: Precyzyjne zabezpieczenie dla obwodów o niewielkim poborze mocy, np. obwody sygnalizacyjne lub sterowania.
• Kompatybilność AC 230V / DC 60V: Uniwersalne zastosowanie w instalacjach jednofazowych prądu przemiennego i stałego.
• Znamionowa zdolność wyłączania Icn 3kA: Wysoka odporność na zwarcia, gwarantująca niezawodność nawet w trudnych warunkach eksploatacyjnych.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC 60934 dotyczącej ochronnych wyłączników aparatowych. Produkt posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik ochronny 1-biegunowy z łącznikiem pomocniczym znajduje zastosowanie w obwodach wymagających precyzyjnej ochrony przed przeciążeniami i zwarciami, z możliwością sterowania dodatkowymi układami sygnalizacyjnymi.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Zabezpieczanie obwodów sterowania w instalacjach automatyki budynkowej (np. czujniki, regulatory).
• Ochrona niewielkich odbiorników mocy w przemyśle, takich jak wentylatory, pompy lub sygnalizatory.
• Instalacje zasilania DC, np. systemy solarne lub zasilacze awaryjne do 60V.

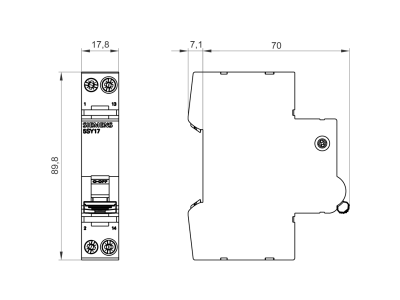

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować na szynie DIN zgodnie z normami montażowymi. Przed instalacją należy upewnić się, że napięcie w obwodzie jest odłączone. Wyłącznik należy dobrać zgodnie z prądem znamionowym chronionego obwodu. Do zacisków należy podłączyć przewody o odpowiednim przekroju, stosując zalecany moment dokręcania (zgodnie z dokumentacją techniczną). Po montażu przeprowadzić test funkcjonalny przez ręczne wyłączenie i załączenie.

FAQ

• Czy wyłącznik można stosować w obwodach trójfazowych? Nie – jest to wyłącznik 1-biegunowy, przeznaczony wyłącznie do instalacji jednofazowych.
• Jaka jest maksymalna zdolność wyłączania zwarciowego Icn? Znamionowa zdolność wyłączania wynosi 3kA, co umożliwia ochronę w typowych instalacjach niskiego napięcia.
• Czy zestyk łącznika pomocniczego jest przekaźnikiem? Nie – zestyk zwierny w łączniku pomocniczym służy do sygnalizacji stanu wyłącznika (np. do sterowania lampką sygnalizacyjną) i nie posiada własnego obwodu zasilania.
