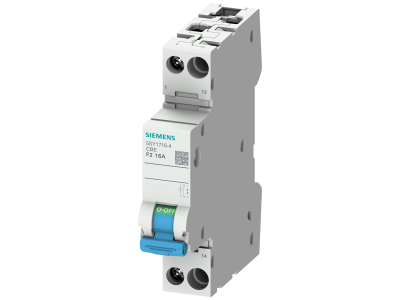

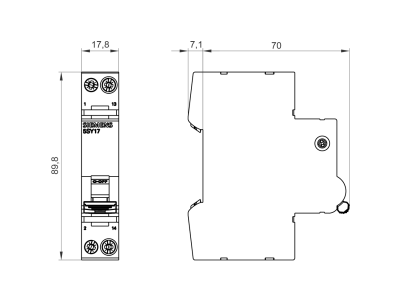

Wyłącznik ochronny aparatowy 1-biegunowy z łącznikiem pomocniczym zestyk zwierny charakt. F2, 1A | 5SY1701-4 Siemens

Alternatywny kod produktu: 5SY17014

Opis i Kluczowe Cechy

Wyłącznik ochronny aparatowy 1-biegunowy (symbol 5SY1701-4) z łącznikiem pomocniczym (zestyk zwierny F2) charakterystyki F2 o prądzie znamionowym 1A to kompaktowe urządzenie zabezpieczające instalacje jednofazowe 230V AC. Przeznaczony do montażu na szynie DIN, zapewnia szybkie odłączanie obwodu w przypadku przeciążenia lub zwarcia zgodnie z normą IEC 60934.

• Znamionowy prąd roboczy 1A: Idealny do zabezpieczenia wrażliwych obwodów sygnałowych, sterujących lub małych odbiorników o niskim poborze mocy w instalacjach 230V AC.
• Charakterystyka F2: Szybkie działanie przy minimalnym przeciążeniu (typowo 1,5–2,5 In), chroniące urządzenia przed uszkodzeniem termicznym.

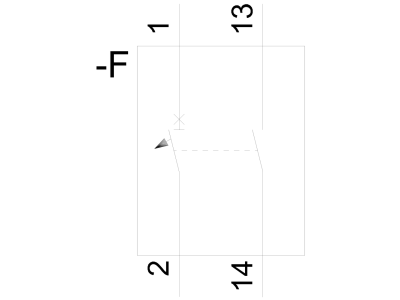

• Zestyk zwierny F2 (łącznik pomocniczy): Umożliwia sygnalizację stanu pracy wyłącznika lub sterowanie dodatkowymi obwodami bez konieczności stosowania osobnych przekaźników.
• Znamionowe napięcie robocze AC 230V, 50/60Hz: Kompatybilny z typowymi instalacjami budynków i obiektów przemysłowych.
• Prąd znamionowy wyłączania Icn 3kA: Wysoka zdolność łączeniowa gwarantuje niezawodną pracę w przypadku zwarć o niewielkiej energii.
• Montaż na szynie DIN: Umożliwia szybki i trwały montaż w rozdzielnicach, szafach sterowniczych lub skrzynkach aparatury modułowej.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC 60934 dotyczącej wyłączników ochronnych aparatowych. Oznaczenie CE potwierdza zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik ochronny 1-biegunowy z łącznikiem pomocniczym znajduje zastosowanie w instalacjach wymagających precyzyjnego zabezpieczenia obwodów o niskim prądzie znamionowym.

• Ochrona obwodów sterowniczych w maszynach i urządzeniach przemysłowych.
• Zabezpieczenie układów automatyki budynkowej (np. czujników, modułów wykonawczych).
• Ochrona obwodów sygnałowych w systemach alarmowych i monitoringu.
• Stosowanie w szafach sterowniczych jako dodatkowe zabezpieczenie dla wrażliwych komponentów.
• Maszyny CNC i urządzenia pomiarowe wymagające stabilnego zasilania.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia zasilającego. Urządzenie należy zamontować na szynie DIN (35mm) w rozdzielnicy lub szafie sterowniczej, z zachowaniem minimalnych odstępów montażowych zgodnych z dokumentacją techniczną. Przewody przyłączeniowe należy dobrać zgodnie z prądem znamionowym (max. 1A), stosując odpowiednie końcówki kablowe i moment dokręcania zalecany przez producenta. Upewnić się, że zestyk pomocniczy (F2) jest prawidłowo podłączony, jeśli wykorzystywany jest do sterowania innymi obwodami.

FAQ

• Jaką funkcję pełni zestyk zwierny F2? Zestyk pomocniczy F2 służy do sygnalizacji stanu wyłącznika (załączony/rozwarty) lub sterowania dodatkowymi obwodami (np. lampą sygnalizacyjną, przekaźnikiem), bez wpływu na główny obwód zasilający.
• Czy wyłącznik nadaje się do obwodów DC? Tak, urządzenie współpracuje z napięciem stałym 60V DC, jednak jego główne zastosowanie dotyczy instalacji AC 230V.
• Jaki jest zakres prądowy charakterystyki F2? Charakterystyka F2 oznacza, że wyłącznik reaguje na przeciążenia w zakresie 1,5–2,5-krotności prądu znamionowego (1A), zapewniając szybką reakcję i ochronę podłączonych urządzeń.
