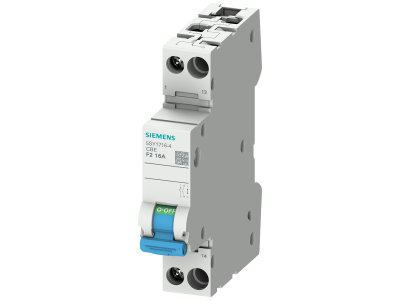

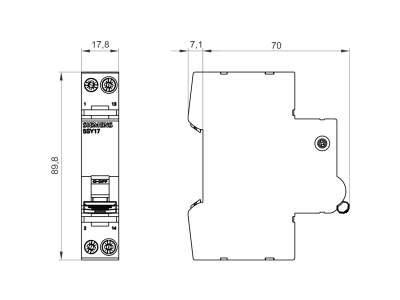

Wyłącznik ochronny aparatowy 1-biegunowy z łącznikiem pomocniczym zestyk zwierny charakt. F2, 10A | 5SY1710-4 Siemens

Alternatywny kod produktu: 5SY17104

Opis i Kluczowe Cechy

Wyłącznik ochronny aparatowy 1-biegunowy z łącznikiem pomocniczym zestyk zwierny charakterystyka F2 (symbol 5SY1710-4) to kompaktowe rozwiązanie do zabezpieczania obwodów jednofazowych AC 230V. Znamionowy prąd ciągły 10A oraz zdolność wyłączania Icn 3kA gwarantują skuteczną ochronę przed przeciążeniami i zwarciami. Wyłącznik wyposażony w zestyk zwierny ułatwia sterowanie i monitorowanie stanu pracy obwodu.

• Znamionowy prąd 10A: Zapewnia ochronę obwodów o maksymalnym obciążeniu do 10A, odpowiedni do zasilania odbiorników o niewielkim i średnim poborze mocy.
• Charakterystyka F2: Szybkie reagowanie na zwarcia i przeciążenia – odłącza obwód w czasie 0,04-0,13s przy wartości 3-5-krotnego prądu znamionowego.
• Zdolność wyłączania Icn 3kA: Gwarantuje niezawodne przerwanie zwarcia o prądzie do 3kA, chroniąc instalację przed uszkodzeniami.

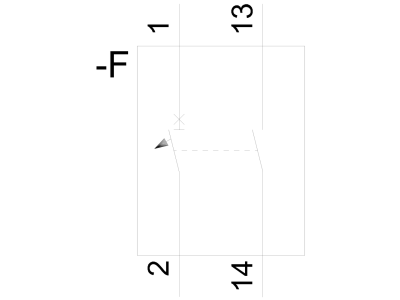

• Zestyk zwierny (ZW): Umożliwia zdalne monitorowanie stanu wyłącznika, sygnalizację awarii lub integrację z systemami sterowania.
• Zasilanie AC 230V / DC 60V: Uniwersalne napięcie pracy, dostosowane do standardów instalacji jednofazowych i niskonapięciowych obwodów DC.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC 60934 dotyczącej wyłączników ochronnych aparatowych stosowanych w obwodach elektrycznych. Produkt posiada deklarację zgodności CE, potwierdzającą zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik ochronny 1-biegunowy z charakterystyką F2 znajduje zastosowanie w obwodach zasilania jednofazowego, gdzie wymagane jest szybkie i niezawodne zabezpieczenie przed skutkami zwarć i przeciążeń.

• Zabezpieczanie obwodów gniazd wtykowych w instalacjach domowych i biurowych.
• Ochrona układów sterowania maszyn i urządzeń przemysłowych o niewielkim poborze mocy.
• Stosowanie w rozdzielnicach i szafach sterowniczych jako element układu zasilania krytycznych obwodów.
• Wykorzystanie w obwodach oświetleniowych i sygnalizacyjnych w budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z ogólnymi zasadami montażu aparatury modułowej. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie zasilającym. Wyłącznik należy zainstalować w rozłączniku modułowym zgodnie z normami montażowymi (np. na szynie DIN). Połączenia należy wykonywać przewodami o odpowiednim przekroju, dostosowanym do prądu znamionowego. Po montażu przeprowadzić test funkcjonalny układu.

FAQ

• Jaka jest różnica między charakterystyką F2 a innymi charakterystykami (np. B, C, D)? Charakterystyka F2 zapewnia szybsze reagowanie na zwarcia w porównaniu do charakterystyk B i C (0,04-0,13s przy 3-5xIn), co czyni ją bardziej odpowiednią dla obwodów wrażliwych na krótkotrwałe przeciążenia.
• Czy wyłącznik może być stosowany w obwodach trójfazowych? Nie – jest to wyłącznik 1-biegunowy przeznaczony wyłącznie do obwodów jednofazowych. Do zabezpieczania obwodów trójfazowych wymagane jest zastosowanie odpowiednich wyłączników 3-biegunowych.
• Jaką rolę pełni zestyk zwierny (ZW)? Zestyk zwierny służy do sygnalizacji stanu pracy wyłącznika (np. do podłączenia lampki sygnalizacyjnej w szafie sterowniczej) lub do zdalnego sterowania (np. w systemach automatyki), nie wpływając na funkcję ochronną urządzenia.
