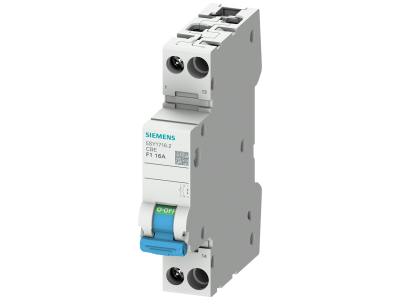

Wyłącznik ochronny aparatowy 1-biegunowy z łącznikiem pomocniczym zestyk zwierny charakt. F1, 6A | 5SY1706-2 Siemens

Alternatywny kod produktu: 5SY17062

Opis i Kluczowe Cechy

Wyłącznik ochronny aparatowy 1-biegunowy o prądzie znamionowym 6A (symbol 5SY1706-2) wyposażony w łącznik pomocniczy z zestykiem zwiernym charakterystyki F1 to zaawansowane zabezpieczenie dla instalacji elektrycznych. Przeznaczony do ochrony obwodów jednofazowych przed skutkami przeciążeń i zwarć o prądzie znamionowym wyłączania Icn 3kA przy napięciu AC 230V. Idealny do zastosowań wymagających dodatkowej funkcji sygnalizacji stanu pracy.

• Prąd znamionowy 6A: Zapewnia skuteczną ochronę dla obwodów o niewielkim poborze mocy, np. oświetlenia, małych urządzeń lub obwodów sygnalizacyjnych.
• Charakterystyka F1: Szybkie działanie przy zwarciach, chroniąc instalację przed uszkodzeniem i ryzykiem pożaru.
• Łącznik pomocniczy z zestykiem zwiernym: Umożliwia zdalne monitorowanie stanu wyłącznika (załączony/ wyłączony) oraz integrację z systemami sterowania i sygnalizacji.
• Napięcie znamionowe AC 230V / DC 60V: Kompatybilny z większością standardowych instalacji jednofazowych oraz niskonapięciowych układów DC.
• Prąd znamionowy wyłączania Icn 3kA: Wysoka zdolność łączeniowa, gwarantująca niezawodną ochronę nawet w trudnych warunkach zwarciowych.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC 60934 określającej wymagania dla wyłączników ochronnych aparatowych. Posiada deklarację zgodności CE oraz spełnia dyrektywy Unii Europejskiej dotyczące bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik ochronny 1-biegunowy 6A z łącznikiem pomocniczym znajduje zastosowanie w instalacjach wymagających precyzyjnej ochrony oraz możliwości zdalnego monitorowania stanu pracy.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i komercyjnych.
• Zabezpieczanie małych urządzeń elektrycznych i obwodów sygnalizacyjnych w szafach sterowniczych.
• Integracja z systemami automatyki budynkowej (np. inteligentne domy) poprzez monitorowanie stanu pracy.
• Zastosowania w rozdzielnicach przemysłowych do ochrony obwodów pomocniczych o niskim prądzie znamionowym.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie w chronionym obwodzie. Wyłącznik montować na szynę TH 35mm zgodnie z normami DIN. Należy zapewnić odpowiednią przestrzeń między aparatami dla swobodnego przepływu powietrza. Połączenia wykonywać zgodnie z oznaczeniami na obudowie (L – fazowe wejście/wyjście, N/A – neutralny, 13-14 – styki pomocnicze). Dokręcić odpowiednim momentem mechanicznym (zalecany moment to 2 Nm) w celu zapewnienia niezawodnego styku. Po montażu przeprowadzić testy działania, sprawdzając poprawność sygnalizacji przez łącznik pomocniczy.

FAQ

• Do jakiego rodzaju obwodów nadaje się ten wyłącznik? Przeznaczony jest do ochrony jednofazowych obwodów prądu przemiennego (AC 230V) oraz niskonapięciowych obwodów stałoprądowych (DC 60V) o prądzie znamionowym do 6A.
• Czy łącznik pomocniczy może być używany do bezpośredniego sterowania obciążeniem? Nie – łącznik pomocniczy służy wyłącznie do sygnalizacji stanu wyłącznika (załączony/wyłączony) i nie jest przeznaczony do bezpośredniego załączania lub wyłączania obciążenia.
• Jakie są zalecane warunki pracy wyłącznika? Wyłącznik powinien być stosowany w suchych, niepyłowych środowiskach wewnętrznych, z temperaturą pracy od -25°C do +55°C i wilgotnością względną do 50% (bez kondensacji).
