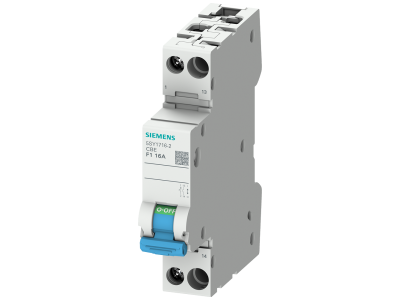

Wyłącznik ochronny aparatowy 1-biegunowy z łącznikiem pomocniczym zestyk zwierny charakt. F1, 16A | 5SY1716-2 Siemens

Alternatywny kod produktu: 5SY17162

Opis i Kluczowe Cechy

Wyłącznik ochronny aparatowy 1-biegunowy (symbol 5SY1716-2) z wbudowanym łącznikiem pomocniczym (zestyk zwierny) o charakterystyce F1 i prądzie znamionowym 16A to bezpieczne rozwiązanie do zabezpieczania obwodów jednofazowych. Zaprojektowany do pracy z napięciem AC 230V (50/60 Hz) i DC 60V, zapewnia skuteczną ochronę przed przeciążeniami i zwarciami z maksymalną zdolnością łączeniową 3 kA.

• Charakterystyka F1: Szybkie działanie w przypadku przeciążenia lub zwarcia – minimalizuje ryzyko uszkodzenia chronionych urządzeń.
• Zestyk zwierny (łącznik pomocniczy): Umożliwia zdalne monitorowanie stanu wyłącznika i integrację z systemami sygnalizacyjnymi lub sterowania.
• Prąd znamionowy 16A: Odpowiedni dla obwodów oświetleniowych, gniazd wtykowych i urządzeń o średnim poborze mocy.
• Zdolność łączeniowa 3 kA: Zapewnia skuteczne wyłączenie zwarć, chroniąc instalację i podłączone odbiorniki.
• Zasilanie AC 230V / DC 60V: Uniwersalna kompatybilność z typowymi napięciami występującymi w instalacjach budynkowych i przemysłowych.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC 60934 dotyczącej wyłączników ochronnych stosowanych w urządzeniach elektrycznych. Posiada deklarację zgodności CE, co potwierdza jego bezpieczeństwo i zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik ochronny 1-biegunowy z zestykiem zwiernym znajduje zastosowanie w instalacjach elektrycznych wymagających precyzyjnego zabezpieczenia obwodów jednofazowych.

• Zabezpieczanie obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Ochrona gniazd wtykowych w pomieszczeniach użytkowych i przemysłowych.
• Stosowanie w maszynach i urządzeniach, gdzie wymagane jest szybkie wyłączenie w przypadku awarii.
• Integracja z systemami sygnalizacji stanu pracy (poprzez zestyk pomocniczy) w rozdzielnicach i szafach sterowniczych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP zgodnie z obowiązującymi przepisami. Przed instalacją należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik montować na szynę DIN (35 mm) w rozdzielnicy. Przewody podłączyć zgodnie z oznaczeniami L (faza) i N (neutralny) – nie zamieniać miejscami. Zestyk pomocniczy należy podłączyć zgodnie z dokumentacją techniczną. Po montażu należy przeprowadzić test działania wyłącznika przy użyciu odpowiedniego testera.

FAQ

• Czy ten wyłącznik nadaje się do obwodów trójfazowych? Nie – jest to wyłącznik 1-biegunowy, przeznaczony wyłącznie do obwodów jednofazowych.
• Jakie jest napięcie znamionowe wyłącznika? Urządzenie pracuje z napięciem AC 230V (50/60 Hz) i DC 60V, co pokrywa większość standardowych instalacji.
• Do czego służy zestyk zwierny? Zestyk pomocniczy umożliwia sygnalizację stanu wyłącznika (załączony/rozwarty) oraz integrację z systemami automatyki budynkowej lub przemysłowej.
