Zestaw przewodów do rozruszników gwiazda-trójkąt S12-S12-S12 | 3RA1973-2B Siemens

Alternatywny kod produktu: 3RA19732B

Opis i Kluczowe Cechy

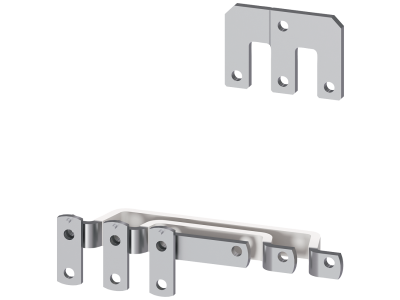

Zestaw przewodów 3RA1973-2B firmy Siemens to dedykowany element systemu SIRIUS, przeznaczony do budowy rozruszników gwiazda-trójkąt ze stycznikami 3RT1.7. Zintegrowany mostek punktu gwiazdowego oraz złącze szynowe eliminują potrzebę stosowania oddzielnych zacisków ramowych, co przyspiesza montaż i zwiększa niezawodność połączeń. Zestaw obsługuje zamianę faz po stronie odgałęzienia, zapewniając prawidłową sekwencję przełączania w układzie gwiazda-trójkąt.

• Zintegrowany mostek punktu gwiazdowego: Umożliwia szybkie i pewne połączenie wspólnego punktu uzwojeń silnika bez dodatkowego okablowania.
• Złącze szynowe (bez zacisku ramowego): Redukuje liczbę elementów montażowych i skraca czas instalacji, zachowując niską rezystancję styku.
• Dedykowany do styczników 3RT1.7: Gwarantuje idealne dopasowanie mechaniczne i elektryczne, co minimalizuje ryzyko błędów montażowych.
• Zamiana faz po stronie odgałęzienia: Realizuje wymaganą sekwencję przełączania gwiazda-trójkąt bez stosowania dodatkowych przekaźników czy przejściówek.
• Modułowa konstrukcja SIRIUS: Umożliwia łatwą rozbudowę i integrację z innymi elementami systemu, co upraszcza projektowanie rozdzielnic.

Zgodność z Normami

Zestaw przewodów 3RA1973-2B został zaprojektowany i wyprodukowany zgodnie z europejskimi standardami oraz posiada certyfikat CE. Jako element systemu SIRIUS spełnia wymagania norm dotyczących aparatury łączeniowej i sterowniczej stosowanej w przemyśle.

Zastosowanie

Zestaw przewodów S12-S12-S12 jest niezbędnym elementem przy budowie rozruszników gwiazda-trójkąt dla silników trójfazowych. Umożliwia bezpieczne i niezawodne przełączanie między trybem rozruchu (gwiazda) a pracą (trójkąt).

• Sterowanie silnikami o dużym momencie rozruchowym w pompach, wentylatorach, sprężarkach.
• Budowa rozdzielnic przemysłowych w automatyce zakładowej.
• Modernizacja istniejących układów napędowych na system gwiazda-trójkąt z wykorzystaniem styczników 3RT1.7.
• Integracja z systemami sterowania PLC lub przekaźnikami w celu automatyzacji sekwencji przełączania.

Wskazówki Montażowe

Montaż zestawu przewodów oraz styczników może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Należy postępować zgodnie z dokumentacją techniczną producenta – zwrócić uwagę na moment dokręcania śrub złącz szynowych oraz odpowiedni przekrój przewodów przyłączeniowych dobrany do prądu znamionowego silnika. Zestaw przeznaczony jest do montażu na stycznikach 3RT1.7; nie wymaga szyny TH35, gdyż łączy się bezpośrednio z aparatami.

FAQ

• Czy zestaw zawiera przewody do połączenia z silnikiem? Nie, zestaw 3RA1973-2B zawiera tylko elementy łączące między stycznikami (mostek punktu gwiazdowego oraz złącza szynowe). Przewody zasilania silnika należy wykonać oddzielnie zgodnie z projektem instalacji.
• Z jakimi stycznikami Siemens współpracuje ten zestaw? Zestaw jest dedykowany do styczników serii 3RT1.7 (S12-S12-S12). Przed zakupem należy sprawdzić oznaczenie styczników – inne rozmiary (np. S0, S2) wymagają odpowiednich zestawów przewodów.
• Czy złącze szynowe wymaga specjalnego narzędzia do montażu? Do montażu złącza szynowego wystarczy standardowy wkrętak z odpowiednim bitem. Producent zaleca użycie momentu dokręcania podanego w dokumentacji dołączonej do zestawu.
