Zestaw przewodów do rozruszników nawrotnych S12 | 3RA1973-2A Siemens

Alternatywny kod produktu: 3RA19732A

Opis i Kluczowe Cechy

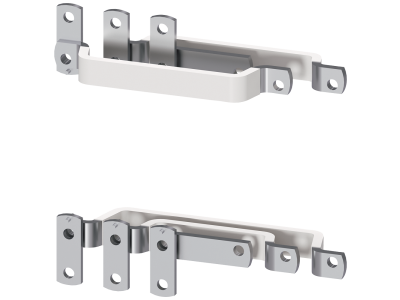

Zestaw przewodów do rozruszników nawrotnych S12 (3RA1973-2A) firmy Siemens to gotowe akcesorium łączące dla styczników 3RT1.7 w systemie SIRIUS. Umożliwia szybkie i bezpieczne wykonanie kombinacji nawrotnej – łączy szyny po stronie zasilania i odgałęzienia oraz realizuje zamianę faz bez dodatkowego okablowania.

• Dedykowany do styczników 3RT1.7: Zapewnia idealne dopasowanie mechaniczną i elektryczną w systemie SIRIUS.
• Zamiana faz po stronie odgałęzienia: Umożliwia realizację funkcji nawrotnej bez konieczności stosowania dodatkowych przewodów, co skraca czas montażu.
• Złącze szynowe bez zacisku ramowego: Upraszcza podłączenie i redukuje liczbę punktów styku, zwiększając niezawodność połączeń.
• Modułowa konstrukcja SIRIUS: Umożliwia łatwą rozbudowę i elastyczne konfigurowanie rozruszników w szafach sterowniczych.
• Gotowy zestaw przewodów i szyn: Eliminuje ryzyko błędów montażowych i oszczędza czas w porównaniu z ręcznym okablowaniem.

Zgodność z Normami

Produkt przeznaczony do stosowania w instalacjach zgodnych z normami europejskimi. Posiada certyfikat CE. Jako element systemu SIRIUS spełnia wymagania dla aparatury modułowej stosowanej w przemyśle i budownictwie.

Zastosowanie

Zestaw przewodów 3RA1973-2A znajduje zastosowanie w układach sterowania napędami, gdzie wymagana jest zmiana kierunku obrotów silnika. Sprawdza się w instalacjach przemysłowych i automatyce budynkowej.

• Tworzenie rozruszników nawrotnych dla silników asynchronicznych w szafach sterowniczych.
• Sterowanie bramami, roletami, przenośnikami i innymi urządzeniami wymagającymi zmiany kierunku ruchu.
• Realizacja układów nawrotnych sterowanych z PLC lub przekaźników.
• Modernizacja istniejących instalacji – szybka wymiana tradycyjnego okablowania na gotowy zestaw.

Wskazówki Montażowe

Montaż zestawu przewodów oraz podłączonych styczników może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Styczniki (3RT1.7) montuje się na szynie TH35. Dokręcanie połączeń śrubowych należy wykonać zgodnie z momentami podanymi w dokumentacji producenta styczników. Przekrój przewodów zasilających i odbiorczych dobrać do rzeczywistego prądu obciążenia silnika.

FAQ

• Czy zestaw przewodów zawiera styczniki? Nie, jest to akcesorium łączące przeznaczone do współpracy z gotowymi stycznikami 3RT1.7. Styczniki należy zamówić oddzielnie.
• Czy zestaw umożliwia montaż na szynie DIN? Sam zestaw nie wymaga montażu na szynie – łączy styczniki, które są bezpośrednio instalowane na szynie TH35. Zapewnia to sztywne i bezpieczne połączenie.
• Jaki jest stopień ochrony zestawu przewodów? Zestaw przewodów nie ma własnego stopnia ochrony – montowany jest wewnątrz obudowy (szafy sterowniczej) lub rozdzielnicy, która zapewnia wymagany stopień ochrony (np. IP54, IP20 w zależności od zastosowania).
