Zestaw przewodów do rozruszników nawrotnych S10 | 3RA1963-2A Siemens

Alternatywny kod produktu: 3RA19632A

Opis i Kluczowe Cechy

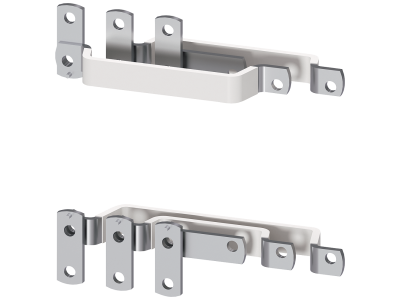

Zestaw przewodów do rozruszników nawrotnych S10 (symbol 3RA1963-2A) firmy Siemens to dedykowane akcesorium do modułowego systemu SIRIUS. Zaprojektowany do współpracy ze stycznikami 3RT1.6, zestaw zawiera szyny łączące po stronie zasilania i odgałęzienia, co umożliwia szybkie i bezbłędne tworzenie układów nawrotnych bez konieczności dodatkowego okablowania.

• Dedykowany do styczników 3RT1.6: gwarantuje idealne dopasowanie i niezawodne połączenie mechaniczno-elektryczne w układach nawrotnych.
• Zawiera szyny łączące po stronie zasilania i odgałęzienia: skraca czas montażu i eliminuje ryzyko błędów okablowania przy zmianie kierunku obrotów silnika.
• Umożliwia zamianę faz po stronie odgałęzienia: upraszcza realizację funkcji nawrotnej bez ingerencji w główny obwód zasilania.
• Przeznaczony do styczników ze złączem szynowym (bez zacisku ramowego): zapewnia szybkie i bezpieczne połączenie bez użycia narzędzi.
• Zgodny z systemem modułowym SIRIUS: umożliwia rozbudowę i modyfikację układów sterowania w standardzie DIN.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z wymaganiami norm europejskich oraz posiada certyfikat CE. Jako element systemu SIRIUS firmy Siemens spełnia rygorystyczne kryteria jakości i bezpieczeństwa stosowane w przemyśle i automatyce budynkowej.

Zastosowanie

Zestaw przewodów S10 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie kierunku obrotów silników elektrycznych w układach nawrotnych. Dzięki modułowej konstrukcji idealnie sprawdza się w rozdzielnicach i szafach sterowniczych.

• Sterowanie nawrotne silników trójfazowych – prosta zmiana faz za pomocą styczników 3RT1.6.
• Automatyka przemysłowa – szybkie tworzenie układów nawrotnych w maszynach i urządzeniach.
• Rozdzielnice modułowe w systemie SIRIUS – optymalne wykorzystanie przestrzeni na szynie TH35.
• Modernizacja istniejących instalacji – łatwa wymiana lub rozbudowa bez konieczności przewymiarowania okablowania.

Wskazówki Montażowe

Montaż zestawu przewodów powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Elementy montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów oraz moment dokręcania połączeń należy dobrać zgodnie z danymi katalogowymi styczników i obowiązującymi normami.

FAQ

• Czy zestaw jest kompatybilny ze stycznikami 3RT1.6? Tak, zestaw przewodów S10 (3RA1963-2A) został zaprojektowany specjalnie dla kombinacji nawrotnych z wykorzystaniem styczników 3RT1.6 firmy Siemens.
• Czy do montażu potrzebne są dodatkowe akcesoria? Zestaw zawiera wszystkie niezbędne szyny łączące. Wymagane są jedynie styczniki 3RT1.6 ze złączem szynowym (bez zacisku ramowego) oraz standardowa szyna TH35.
• Jaką funkcję pełnią szyny odgałęźne? Umożliwiają zamianę dwóch faz po stronie odgałęzienia, co jest niezbędne do realizacji pracy nawrotnej silnika – bez konieczności ingerencji w główny obwód zasilania.
