Osłona przyłącza kablowego z ochroną reach-round, do wielkości NH00 | 3NP1933-1CC00 Siemens

Alternatywny kod produktu: 3NP19331CC00

Opis i Kluczowe Cechy

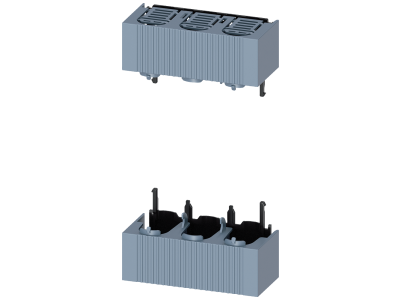

Osłona przyłącza kablowego Siemens 3NP1933‑1CC00 z ochroną reach‑round to dedykowane akcesorium do bezpiecznikowych rozłączników izolacyjnych serii 3NP1 wielkości NH00. Przeznaczona do montażu na szynie zbiorczej z przyłączem śrubowym, zapewnia dodatkową barierę fizyczną przed przypadkowym dotknięciem części przewodzących prąd, szczególnie gdy konieczny jest dostęp od tyłu rozdzielnicy.

• Ochrona reach‑round: Zapobiega dotknięciu elementów pod napięciem podczas montażu i eksploatacji, zwiększając bezpieczeństwo personelu i zgodność z wymaganiami BHP.
• Przeznaczenie do wielkości NH00: Idealnie dopasowana do bezpieczników i rozłączników izolacyjnych w standardzie NH00 z serii 3NP1.
• Montaż na szynie zbiorczej (system 8US): Umożliwia elastyczne rozmieszczenie w rozdzielnicy oraz łatwe podłączenie przyłącza śrubowego.
• Przyłącze śrubowe: Zapewnia trwałe i pewne połączenie kablowe bez konieczności stosowania dodatkowych elementów zaciskowych.
• Kompatybilność z serią 3NP1: Projektowana jako oryginalne akcesorium Siemens, gwarantuje idealne spasowanie i zachowanie parametrów bezpieczeństwa całego układu.

Zgodność z Normami

Akcesorium zostało zaprojektowane i wyprodukowane zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz standardami obowiązującymi w branży elektroinstalacyjnej. Posiada certyfikację CE. W celu zachowania zgodności z przepisami należy montować wyłącznie w dedykowanych rozłącznikach serii 3NP1 i stosować się do wytycznych producenta.

Zastosowanie

Osłona 3NP1933‑1CC00 znajduje zastosowanie w rozdzielnicach przemysłowych, komercyjnych i infrastrukturalnych, gdzie wymagane jest bezpieczne podłączenie kabli do bezpiecznikowych rozłączników izolacyjnych wielkości NH00. Sprawdza się w instalacjach wymagających podwyższonej ochrony przed dotykiem bezpośrednim.

• Montaż kabli zasilających w rozdzielnicach głównych i podrozdzielniach z systemem szyn zbiorczych Siemens 8US.
• Zabezpieczenie przed przypadkowym kontaktem z częściami pod napięciem podczas prac konserwacyjnych, modernizacji lub rozbudowy szaf sterowniczych.
• Stosowanie w połączeniu z rozłącznikami izolacyjnymi bezpiecznikowymi 3NP1 w aplikacjach przemysłowych (maszyny, linie produkcyjne) i budynkach użyteczności publicznej.
• Uzupełnienie wyposażenia rozdzielnic w strefach o podwyższonych wymaganiach bezpieczeństwa, np. przy montażu w pomieszczeniach dostępnych dla osób nieupoważnionych.

Wskazówki Montażowe

Montaż osłony przyłącza kablowego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Osłonę mocować na szynie zbiorczej (system 8US) zgodnie z instrukcją producenta – moment dokręcania śrub oraz dopuszczalny przekrój przewodów należy dobierać na podstawie dokumentacji technicznej rozłącznika i zastosowanego wyposażenia. Podczas montażu stosować środki ochrony indywidualnej (rękawice izolacyjne, okulary ochronne).

FAQ

• Czym jest ochrona reach‑round w tej osłonie? To zabezpieczenie zapobiegające przypadkowemu dotknięciu części przewodzących prąd od tyłu szyny zbiorczej. Umożliwia bezpieczną pracę nawet gdy dostęp z tyłu rozdzielnicy jest ograniczony.
• Czy osłonę można zamontować na szynie DIN TH35? Nie – osłona przeznaczona jest do montażu na szynie zbiorczej systemu Siemens 8US, dedykowanej dla rozłączników serii 3NP1. Nie jest przystosowana do typowych szyn TH35.
• Jakie przyłącze kablowe zastosowano? Przyłącze śrubowe, które zapewnia pewne i trwałe połączenie kabla. Przekrój przewodu oraz moment dokręcania należy dobrać zgodnie z dokumentacją techniczną konkretnego rozłącznika 3NP1.
