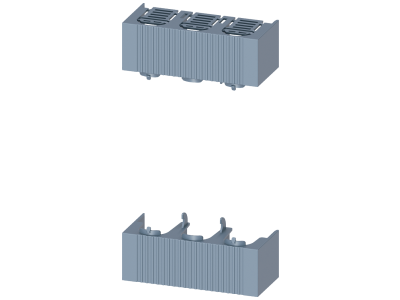

Osłona przyłącza kablowego, do wielkości NH00 z przyłączem śrubowym, wyposażenie | 3NP1933-1CB00 Siemens

Alternatywny kod produktu: 3NP19331CB00

Opis i Kluczowe Cechy

Osłona przyłącza kablowego 3NP1933-1CB00 firmy Siemens to akcesorium dedykowane do bezpiecznikowych rozłączników izolacyjnych serii 3NP1 w wielkości NH00. Wyposażona w przyłącze śrubowe, ułatwia pewne i trwałe podłączenie przewodów, jednocześnie współtworząc system ochrony przed dotykiem części przewodzących prąd w rozłącznikach izolacyjnych Sentron 3NP1.

• Przeznaczenie do NH00: Osłona pasuje do bezpiecznikowych rozłączników izolacyjnych wielkości NH00 serii 3NP1, co gwarantuje kompatybilność mechaniczną i elektryczną.
• Przyłącze śrubowe: Umożliwia szybkie i bezpieczne przykręcenie przewodów, eliminując ryzyko przypadkowego rozłączenia podczas eksploatacji.
• Kompatybilność z serią 3NP1: Zaprojektowana jako element systemu Sentron 3NP1, osłona współpracuje z pozostałym wyposażeniem rozłączników, zachowując spójność montażową i ochronną.
• Wsparcie dla ochrony reach‑round: Razem z rozłącznikiem zapewnia dodatkową osłonę przed przypadkowym dotknięciem części pod napięciem, także przy dostępie od tyłu (cecha systemu 3NP1).
• Wygoda wizualnej kontroli: Duże okienka kontrolne w rozłączniku (nie w osłonie) pozwalają łatwo sprawdzić stan bezpieczników – osłona nie przeszkadza w ich obserwacji.

Zgodność z Normami

Produkt jest akcesorium do rozłączników izolacyjnych bezpiecznikowych serii 3NP1, które spełniają wymagania norm europejskich oraz standardu DIN. Osłona posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej. Szczegółowe numery norm dla konkretnego rozłącznika należy sprawdzić w jego dokumentacji technicznej.

Zastosowanie

Osłona przyłącza kablowego 3NP1933-1CB00 stosowana jest wyłącznie jako wyposażenie bezpiecznikowych rozłączników izolacyjnych wielkości NH00 serii 3NP1 (np. w rozdzielnicach przemysłowych i infrastrukturalnych).

• Ochrona przyłączy kablowych w rozłącznikach izolacyjnych NH00 w instalacjach przemysłowych.
• Wyposażenie rozdzielnic głównych i podrozdzielnic w budynkach użyteczności publicznej oraz zakładach produkcyjnych.
• Element modernizacji istniejących rozłączników 3NP1 – umożliwia dostosowanie do wymogów ochrony przed dotykiem.
• Stosowanie w systemach szyn zbiorczych Siemens 8US wraz z odpowiednim rozłącznikiem.

Wskazówki Montażowe

Montaż osłony przyłącza kablowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od rozłącznika. Osłonę mocuje się zgodnie z instrukcją producenta dołączoną do rozłącznika 3NP1. Przekrój przewodów należy dobrać do obciążenia prądowego danego obwodu. Moment dokręcania śrub przyłączeniowych – według dokumentacji technicznej rozłącznika (zwykle 2–3 Nm dla NH00). Nie wymaga dodatkowej szyny montażowej – mocowana bezpośrednio do obudowy rozłącznika.

FAQ

• Czy osłona 3NP1933-1CB00 pasuje do rozłączników innych producentów? Nie. Jest dedykowana wyłącznie do bezpiecznikowych rozłączników izolacyjnych Siemens serii 3NP1 w wielkości NH00.
• Jakie napięcie i prąd może być podłączone przez tę osłonę? Osłona nie ma samodzielnych parametrów elektrycznych. Dopuszczalne napięcie i prąd są określone przez zastosowany rozłącznik izolacyjny 3NP1 (w zależności od wersji do 630 A i napięcia do 690 V AC – parametry rozłącznika).
• Czy osłona zapewnia ochronę przed dotykiem IPXX? Stopień ochrony całego rozłącznika z osłoną może sięgać IP40 (dane dla serii 3NP1). Sama osłona nie ma przyznanego oddzielnego IP, ale współtworzy obudowę ochronną systemu.
