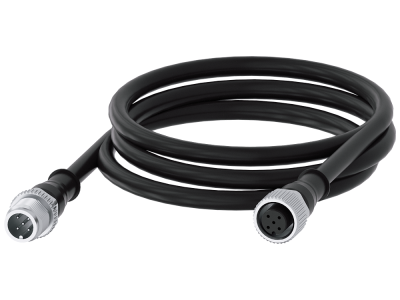

Kabel łączący, 1 m, Gniazdo 5-biegunowe M12 + wtyczka 5-biegunowa M12 | 3SX5601-3SV15 Siemens

Alternatywny kod produktu: 3SX56013SV15

Opis i Kluczowe Cechy

Kabel łączący 1 m z gniazdem 5-biegunowym M12 (typ żeński) oraz wtyczką 5-biegunową M12 (typ męski) to precyzyjne rozwiązanie do szybkiego i niezawodnego podłączania elementów sterujących i awaryjnych w systemach automatyki. Uniwersalny interfejs M12 zapewnia gwarancję stabilnego połączenia sygnałowego, odpornego na zakłócenia i wibracje. Produkt dedykowany do współpracy z łącznikami drzwiowymi, obudowami zatrzymania awaryjnego oraz innymi komponentami z serii SIRIUS.

• Złącza 5-biegunowe M12: Zapewniają pewne i stabilne połączenie sygnałowe w środowiskach przemysłowych, odporne na wibracje i zakłócenia elektromagnetyczne.
• Długość 1 m: Optymalna dla bezpośredniego połączenia między urządzeniami w szafach sterowniczych lub maszynach przemysłowych.
• Łatwa identyfikacja pinów: Standardowy układ pinów zgodny z normą IEC 61076-2-101 – ułatwia montaż i konserwację.
• Wytrzymała konstrukcja: Odporny na oleje, smary i wilgoć – idealny do zastosowań w trudnych warunkach przemysłowych.
• Szybkie podłączanie: Bez konieczności lutowania – wystarczy wpiąć złącza, co skraca czas montażu i zwiększa niezawodność połączenia.

Zgodność z Normami

Kabel łączący spełnia wymagania normy IEC 61076-2-101 dotyczącej złącz okrągłych M12 oraz standardów przemysłowych dotyczących połączeń sygnałowych. Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Kabel łączący 1 m z 5-biegunowym złączem M12 znajduje szerokie zastosowanie w systemach automatyki przemysłowej, maszynach produkcyjnych oraz instalacjach sterowniczych.

• Podłączanie łączników drzwiowych (np. 3SE52*-1AE2) i obudów zatrzymania awaryjnego (np. 3SU1) w szafach sterowniczych.
• Łączenie komponentów serii SIRIUS z centralami sterującymi w aplikacjach przemysłowych.
• Budowa sieci sygnałowych w maszynach pakujących, robotach przemysłowych i liniach produkcyjnych.
• Wymiana kabli sygnałowych w istniejących instalacjach – uniwersalność złącz M12 minimalizuje ryzyko błędów montażowych.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed podłączeniem należy upewnić się, że napięcie w instalacji jest wyłączone. Złącza M12 wpiąć do odpowiednich gniazd i wtyczek – nie używać siły, połączenie powinno nastąpić płynnie. Unikać zginania kabla pod ostrym kątem w pobliżu złącz. Po zakończeniu montażu sprawdzić stabilność połączenia i szczelność osłon przeciwzakłóceniowych.

FAQ

• Czy kabel jest odporny na kurz i wilgoć? Tak – konstrukcja złącz M12 zapewnia stopień ochrony IP67, co oznacza pełną odporność na kurz i tymczasowe zanurzenie w wodzie. W przypadku długotrwałej ekspozycji na wilgoć zaleca się stosowanie dodatkowych osłon.
• Jaka jest maksymalna długość kabla w tej serii? Długość 1 m jest standardowa dla tej aplikacji. Dla dłuższych połączeń dostępne są inne warianty kabli łączących z serii 3SX5601.
• Czy kabel nadaje się do zastosowań w strefach zagrożonych wybuchem? Standardowy kabel nie posiada certyfikacji Ex. Dla stref zagrożonych wybuchem należy stosować specjalistyczne kable z odpowiednimi certyfikatami.
