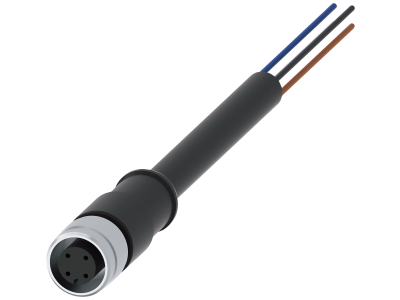

Przewód przyłączeniowy z gniazdem M12 4-bieg., 3SE52 z wtyczką 4-biegunową M12 | 3SX5601-3SB54 Siemens

Alternatywny kod produktu: 3SX56013SB54

Opis i Kluczowe Cechy

Przewód przyłączeniowy M12 4-biegunowy (symbol 3SX5601-3SB54) o długości 5 metrów to niezbędny element instalacji przemysłowych do podłączenia czujników, przełączników pozycyjnych (np. 3SE52) lub wyłączników elektromagnetycznych (np. 3SE66, 8WD46). Prosta budowa z wtyczką M12 ułatwia szybkie i pewne połączenie, eliminując potrzebę lutowania. Przeznaczony do pracy w środowiskach przemysłowych o podwyższonych wymaganiach dotyczących niezawodności.

• 4-biegunowe złącze M12: Zapewnia stabilne połączenie sygnałowe i zasilające, kompatybilne z szeroką gamą urządzeń automatyki przemysłowej.
• Długość przewodu 5 metrów: Wystarczający zasięg dla większości aplikacji przemysłowych, zapewniający elastyczność montażu bez napięcia kabla.
• Prosta konstrukcja z wtyczką M12: Umożliwia szybkie podłączenie i odłączenie, upraszczając proces instalacji i serwisu.
• Materiał przewodu dostosowany do środowisk przemysłowych: Odporność na oleje, smary i wibracje – kluczowe w warunkach pracy maszyn.
• Zakończenie wolnym końcem kabla: Pozwala na dowolne podłączenie do urządzeń zasilających lub odbiorczych, zgodnie z potrzebami instalacji.

Zgodność z Normami

Przewód spełnia wymogi norm przemysłowych dotyczących połączeń sygnałowych i zasilających w środowiskach przemysłowych. Został zaprojektowany zgodnie z międzynarodowymi standardami M12, co gwarantuje kompatybilność z urządzeniami automatyki i sterowania.

Zastosowanie

Przewód przyłączeniowy M12 4-biegunowy dedykowany jest do instalacji przemysłowych wymagających niezawodnego połączenia zasilającego i sygnałowego.

• Podłączenie przełączników pozycyjnych (np. 3SE52) w układach pozycjonowania maszyn.
• Łączenie wyłączników elektromagnetycznych (np. 3SE66, 8WD46) w systemach bezpieczeństwa i awaryjnego zatrzymania.
• Podłączenie czujników przemysłowych (np. indukcyjnych, fotoelektrycznych) do sterowników PLC.
• Instalacje maszyn pakujących, obrabiarek CNC i linii produkcyjnych.

Wskazówki Montażowe

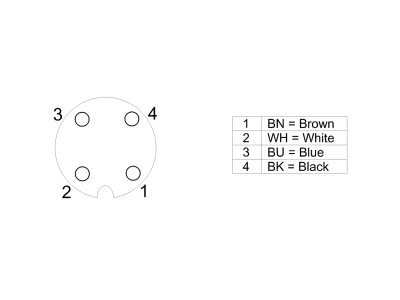

Montaż przewodu powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Wtyczkę M12 należy wcisnąć do gniazda z odpowiednim momentem, aby zapewnić pewne połączenie mechaniczne i elektryczne. Wolny koniec przewodu podłączyć zgodnie z dokumentacją techniczną urządzenia: kolorowe żyły (zazwyczaj brązowa, biała, niebieska, czarna) należy przyporządkować do odpowiednich zacisków zasilania/sygnału. Unikać nadmiernego zginania przewodu w miejscu wtyczki. Przewód należy układać w taki sposób, aby nie był narażony na ostre krawędzie lub tarcie, które mogłyby uszkodzić izolację.

FAQ

• Czy przewód nadaje się do pracy na zewnątrz? Stopień ochrony IP nie został określony w danych produktu. Zaleca się stosowanie w suchych lub lekko wilgotnych środowiskach przemysłowych; w przypadku zastosowań zewnętrznych należy sprawdzić dokumentację techniczną pod kątem odporności na warunki atmosferyczne.
• Jaki jest maksymalny prąd i napięcie pracy? Maksymalne parametry prądowe i napięciowe nie zostały podane w dostępnych danych. Należy kierować się specyfikacją techniczną podłączanego urządzenia oraz normami instalacyjnymi.
• Czy przewód jest ekranowany? Ekranowanie nie zostało określone w danych produktu. W przypadku potrzeby ochrony przed zakłóceniami zaleca się stosowanie przewodów ekranowanych dostępnych w ofercie sklepu.
