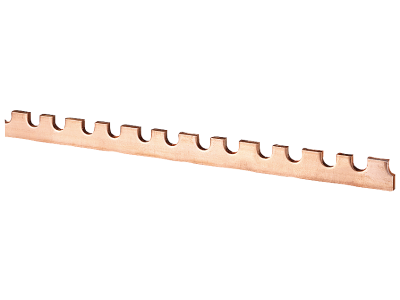

Szyna zbiorcza, z wcięciami, podziałka 27mm do podstaw bezpiecznikowych NEOZED D02 | 5SH5322 Siemens

Alternatywny kod produktu: 5SH5322

Opis i Kluczowe Cechy

Szyna zbiorcza z wcięciami o podziałce 27 mm, oznaczona symbolem 5SH5322, przeznaczona do podstaw bezpiecznikowych NEOZED D02. Produkt firmy Siemens wchodzi w skład systemu SENTRON, zapewniając skuteczną ochronę instalacji elektrycznej. Dzięki precyzyjnej podziałce i systemowi wcięć umożliwia szybkie i pewne łączenie wkładek bezpiecznikowych w rozdzielnicach oraz rozdzielniach przemysłowych.

• Podziałka 27 mm: Umożliwia bezkolizyjne łączenie podstaw bezpiecznikowych NEOZED D02 zgodnie z wymaganym rozstawem, co skraca czas montażu i eliminuje błędy pozycjonowania.
• Wcięcia na całej długości: Zapewniają stabilne osadzenie podstaw i zapobiegają ich przypadkowemu przesunięciu podczas eksploatacji.
• Kompatybilność z systemem NEOZED D02: Gwarantuje dopasowanie do wkładek bezpiecznikowych od 2 do 100 A w różnych klasach roboczych – jedno rozwiązanie dla wielu konfiguracji.
• Solidna konstrukcja Siemensa: Wypróbowana jakość i niezawodność potwierdzona wieloletnim doświadczeniem producenta od 1906 roku.
• Uniwersalne zastosowanie: Przeznaczona zarówno do rozdzielnic przemysłowych, jak i instalacji domowych, gdzie może być obsługiwana przez osoby nieprzeszkolone.

Zgodność z Normami

Szyna zbiorcza 5SH5322 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Jej konstrukcja zapewnia bezpieczną pracę w systemach ochrony przeciążeniowej i zwarciowej zgodnie z przeznaczeniem w systemie SENTRON.

Zastosowanie

Szyna zbiorcza z wcięciami stosowana jest jako element wyposażenia dodatkowego w systemach bezpiecznikowych NEOZED D02. Umożliwia szybkie łączenie wkładek bezpiecznikowych w jednej linii, szczególnie w rozdzielnicach o ograniczonej przestrzeni.

• Łączenie podstaw bezpiecznikowych NEOZED D02 w rozdzielnicach głównych i podrozdzielnicach w obiektach przemysłowych.
• Montaż w rozdzielnicach budynków mieszkalnych i użyteczności publicznej, gdzie wymagana jest ochrona przed przeciążeniem i zwarciem.
• Tworzenie szeregowych połączeń bezpieczników w systemach SENTRON – oszczędność miejsca i uproszczenie okablowania.
• Modernizacja istniejących instalacji rozdzielnicowych – możliwość doposażenia w szynę bez konieczności wymiany całej rozdzielnicy.

Wskazówki Montażowe

Montaż szyny zbiorczej powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Szynę mocuje się na szynie montażowej TH35 (DIN) w rozdzielnicy. Wcięcia muszą pokrywać się z otworami montażowymi podstaw bezpiecznikowych. Momenty dokręcania śrub oraz przekroje przewodów przyłączeniowych należy dobierać zgodnie z dokumentacją techniczną producenta oraz obowiązującymi normami (np. PN-HD 60364).

FAQ

• Czy szyna pasuje do podstaw bezpiecznikowych innych producentów? Szyna 5SH5322 została zaprojektowana specjalnie do podstaw NEOZED D02 firmy Siemens. Zalecamy stosowanie wyłącznie z dedykowanymi komponentami tego producenta, aby zachować pełną kompatybilność i bezpieczeństwo.
• Jaka jest długość szyny? W dostarczonych danych nie podano konkretnej długości. Prosimy o sprawdzenie karty katalogowej lub skontaktowanie się z działem handlowym w celu uzyskania szczegółowych wymiarów.
• Czy szyna może być używana w instalacjach o podwyższonej temperaturze otoczenia? Szyna została zaprojektowana do standardowych warunków pracy w rozdzielnicach wewnątrz pomieszczeń. W przypadku specyficznych warunków środowiskowych zalecamy konsultację z producentem.
