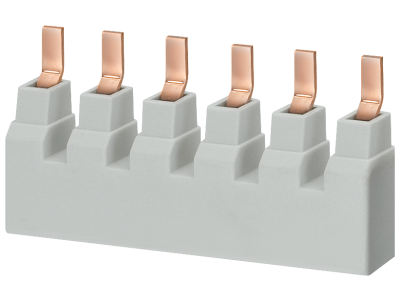

Szyna łączeniowa grzebieniowa 18 mm2, 2-faz., 23x (2-faz.+AUX), 1016 mm, z możliwością cięcia | 5ST3707-3HG Siemens

Alternatywny kod produktu: 5ST37073HG

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa Siemens 5ST3707-3HG to element do dystrybucji napięcia w rozdzielnicach, przeznaczony do współpracy z wyłącznikami nadmiarowo-prądowymi serii 5SJ4...-.HG. O przekroju 18 mm², 2-fazowa z dodatkowym torem AUX, o długości 1016 mm – pozwala na bezpieczne i przejrzyste okablowanie, a możliwość cięcia na wymiar zwiększa elastyczność montażu.

• Przekrój 18 mm²: zapewnia niską rezystancję i wysoką obciążalność prądową, minimalizując straty mocy i ryzyko przegrzania styków.
• System 2-fazowy + AUX: umożliwia zasilanie dwóch faz oraz dodatkowego obwodu pomocniczego (np. sygnalizacji) za pomocą jednej szyny, oszczędzając miejsce w rozdzielnicy.
• Długość 1016 mm z możliwością cięcia: dopasujesz szynę do dowolnej konfiguracji rozdzielnicy, unikając zbędnych przewodów i zacisków.
• Napięcie znamionowe 480/277 V AC (wg UL 489): gwarantuje bezpieczną pracę w typowych instalacjach trójfazowych, z zachowaniem norm bezpieczeństwa.
• Kompatybilność z wyłącznikami Siemens 5SJ4...-.HG: idealne dopasowanie mechaniczne i elektryczne, szybki montaż bez modyfikacji.

Zgodność z Normami

Szyna łączeniowa Siemens 5ST3707-3HG spełnia wymagania normy UL 489 dla wyłączników nadmiarowo-prądowych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Szyna grzebieniowa przeznaczona jest do efektywnego rozprowadzania napięcia w rozdzielnicach mieszkaniowych i przemysłowych, współpracując z wyłącznikami nadmiarowo-prądowymi i różnicowoprądowymi Siemens SENTRON serii 5SJ4.

• Zasilanie dwóch faz oraz obwodu pomocniczego w instalacjach wielofazowych – bez konieczności stosowania dodatkowych przewodów.
• Łączenie wyłączników nadmiarowo-prądowych i różnicowoprądowych w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie przejrzystych i uporządkowanych połączeń w szafach sterowniczych i rozdzielczych, ułatwiając późniejszą diagnostykę.
• Optymalizacja przestrzeni w rozdzielnicach – jeden element zastępuje wiele przewodów, redukując ilość połączeń i ryzyko błędów.

Wskazówki Montażowe

Montaż szyny łączeniowej powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Szynę mocuje się na szynie DIN TH35. Przed cięciem należy dokładnie odmierzyć długość i zabezpieczyć końce przed naruszeniem izolacji. Przekrój przewodów doprowadzających dobieraj do prądu obciążenia. Momenty dokręcania śrub – zgodnie z dokumentacją producenta.

FAQ

• Czy szyna nadaje się do wyłączników innych producentów? Szyna 5ST3707-3HG jest dedykowana do wyłączników Siemens serii 5SJ4...-.HG. Stosowanie z innymi urządzeniami wymaga weryfikacji kompatybilności mechanicznej (rozstaw zębów) i elektrycznej (napięcie, prąd).
• Jaki jest stopień ochrony szyny? Sama szyna nie ma określonego stopnia ochrony IP – jest elementem montowanym wewnątrz rozdzielnicy. W zamkniętej obudowie rozdzielnicy spełnia typowe wymagania dla aparatury modułowej (IP20 dla wnętrz).
• Czy szyna jest izolowana i jak postępować po cięciu? Szyna posiada izolację na całej długości, jednak po przycięciu odsłonięte końce należy zabezpieczyć np. zaślepkami izolacyjnymi (dostępne w ofercie), aby uniknąć przypadkowego zwarcia.
