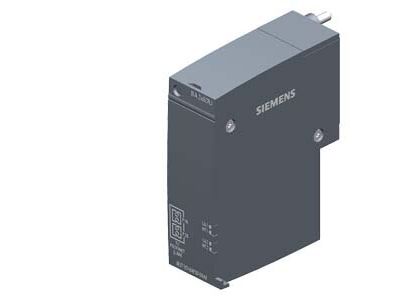

Busadapter światłowodowy 2xSCRJ, dla modułu interfejsu PROFINET, SIMATIC ET 200SP | 6ES7193-6AP00-0AA0 Siemens

Alternatywny kod produktu: 6ES71936AP000AA0

Opis i Kluczowe Cechy

Busadapter światłowodowy o symbolu 6ES7193-6AP00-0AA0 (SIMATIC ET 200SP) przeznaczony jest do podłączenia światłowodów do modułu interfejsu PROFINET. Wyposażony w dwa złącza SCRJ, umożliwia redundantną lub dwukierunkową transmisję danych w systemach automatyki przemysłowej. Kompaktowa budowa adaptera pozwala na bezpośredni montaż w module interfejsu bez dodatkowego okablowania, co skraca czas instalacji i zmniejsza ryzyko błędów.

• Dwa złącza SCRJ: umożliwiają podłączenie dwóch włókien światłowodowych (szkło/polimer) – idealne do realizacji torów nadawczo-odbiorczych lub redundantnych połączeń w topologii pierścieniowej PROFINET.
• Przeznaczony do modułu interfejsu PROFINET ET 200SP: gwarantuje pełną kompatybilność mechaniczną i elektryczną z systemem SIMATIC, bez konieczności stosowania przejściówek.
• Montaż beznarzędziowy: adapter wpinany jest bezpośrednio w gniazdo modułu interfejsu, co przyspiesza prace instalacyjne i eliminuje potrzebę lutowania czy zaciskania.
• Odporność na zakłócenia elektromagnetyczne: transmisja światłowodowa zapewnia całkowitą izolację galwaniczną i odporność na zakłócenia EMI, co jest kluczowe w środowiskach przemysłowych z dużą ilością napędów czy przekształtników.
• Kompaktowa konstrukcja: adapter nie zwiększa znacząco gabarytów modułu interfejsu, co pozwala zachować wysoką gęstość upakowania w szafie sterowniczej.

Zgodność z Normami

Produkt przeznaczony jest do pracy w systemie SIMATIC ET 200SP i spełnia wymagania norm branżowych dla urządzeń automatyki przemysłowej. Posiada oznaczenie CE. Należy stosować zgodnie z dokumentacją techniczną systemu ET 200SP oraz obowiązującymi przepisami w zakresie instalacji niskonapięciowych.

Zastosowanie

Busadapter światłowodowy 6ES7193-6AP00-0AA0 znajduje zastosowanie wszędzie tam, gdzie konieczne jest niezawodne połączenie sieci PROFINET w trudnych warunkach przemysłowych – przy długich dystansach, wysokich zakłóceniach lub w strefach zagrożonych wybuchem (w połączeniu z odpowiednimi kablami i osprzętem).

• Połączenie modułów PROFINET w topologii liniowej, pierścieniowej lub gwiazdy z wykorzystaniem światłowodów.
• Transmisja danych na odległości do kilku kilometrów (w zależności od typu włókna i mocy nadajnika w module interfejsu).
• Realizacja redundantnych ścieżek komunikacyjnych w krytycznych systemach sterowania (np. maszyny, linie produkcyjne).
• Instalacje w środowiskach o silnych zakłóceniach elektromagnetycznych (np. huty, spawarki, przemysł elektroenergetyczny).

Wskazówki Montażowe

Montaż i podłączenie busadaptera może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po wcześniejszym odłączeniu napięcia zasilania całego systemu oraz zabezpieczeniu przed przypadkowym załączeniem. Adapter wpinany jest w dedykowane gniazdo modułu interfejsu PROFINET ET 200SP – nie wymaga narzędzi. Przed montażem należy oczyścić złącza światłowodowe i sprawdzić ich stan. Nie przekraczać promienia gięcia kabli światłowodowych podanych przez producenta kabla. Nie dotykać powierzchni czołowych złączy SCRJ – zabrudzenia zmniejszają tłumienność.

FAQ

• Jakie złącza światłowodowe obsługuje adapter? Adapter wyposażony jest w dwa złącza SCRJ (Simplex Connector Resilient Jack) – standardowe złącze typu push-pull dla światłowodów szklanych i polimerowych. Do podłączenia wymagane są wtyki SCRJ (np. 6GK1901-0DB10-6AA0).
• Czy adapter jest kompatybilny z innymi systemami niż SIMATIC ET 200SP? Adapter został zaprojektowany wyłącznie dla modułów interfejsu PROFINET w systemie ET 200SP. Nie jest kompatybilny z innymi seriami sterowników bez odpowiednich przejściówek (brak takich akcesoriów w standardowej ofercie).
• Czy adapter wymaga osobnego zasilania? Nie – adapter jest pasywny, pobiera energię z modułu interfejsu, do którego jest podłączony. Nie posiada własnych układów aktywnych.
