Bus Cable ET-Connection, 10m | 6ES7194-2LN10-0AA0 Siemens

Alternatywny kod produktu: 6ES71942LN100AA0

Opis i Kluczowe Cechy

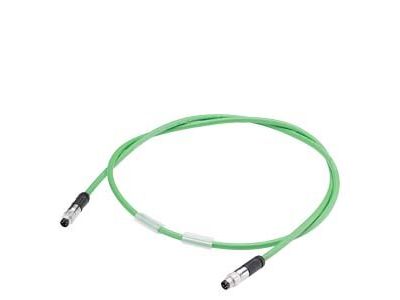

Przewód przyłączeniowy ET-Connection marki Siemens (symbol 6ES7194-2LN10-0AA0) to gotowy kabel bus do systemu SIMATIC ET 200AL, wyposażony z obu stron w złącza M8, 4-biegunowe, ekranowane. Długość 10 m umożliwia elastyczne okablowanie w rozproszonych instalacjach automatyki, a wytrzymała konstrukcja zapewnia niezawodność w wymagających warunkach przemysłowych.

• Długość 10 m: wystarczający zasięg do łączenia oddalonych modułów I/O w systemie rozproszonym, bez konieczności stosowania przedłużaczy.
• Złącza M8 4-biegunowe (obustronnie): szybki montaż typu plug-and-play – kabel jest fabrycznie zakończony, co eliminuje czasochłonne zaciskanie i ryzyko błędów.
• Ekranowanie: skuteczna ochrona transmisji danych przed zakłóceniami elektromagnetycznymi (EMI), kluczowa w środowiskach z dużą liczbą urządzeń indukcyjnych.
• Zakres temperatury pracy od -25°C do +55°C: gwarancja stabilnej komunikacji nawet w nieogrzewanych halach produkcyjnych czy na zewnątrz (w obrębie obudowy IP65/67).
• Odporność na zachlapanie, olej i kurz (IP65/67, zgodnie z systemem ET 200AL): bezpieczne użytkowanie w strefach o podwyższonej wilgotności, zapyleniu lub narażonych na kontakt z chłodziwem.

Zgodność z Normami

Produkt przeznaczony do systemu SIMATIC ET 200AL, który spełnia wymogi norm dla rozproszonych systemów I/O w stopniu ochrony IP65/67. Przewód posiada certyfikat CE i jest zgodny z europejskimi standardami bezpieczeństwa dla automatyki przemysłowej.

Zastosowanie

Przewód ET-Connection znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i niezawodne połączenie magistrali (bus) w rozproszonej architekturze sterowania. Jest dedykowany do sieci z modułami ET 200AL, ale może być stosowany także w innych systemach wykorzystujących złącza M8 (przy zachowaniu zgodności sygnałów).

• Połączenie modułów I/O ET 200AL w układzie liniowym lub rozgałęzionym na linii produkcyjnej.
• Transmisja sygnałów sterujących i danych pomiędzy zdalnymi węzłami automatyki w środowisku o podwyższonym ryzyku zabrudzeń i wilgoci.
• Zastosowanie w przemyśle automotive, spożywczym, maszynowym, gdzie wymagane jest szybkie okablowanie na hali produkcyjnej.
• Alternatywa dla samodzielnego przygotowywania kabli – oszczędność czasu i eliminacja błędów montażowych.

Wskazówki Montażowe

Montaż i podłączanie przewodu może być wykonywane wyłącznie przez personel z uprawnieniami SEP (do 1 kV). Przed pracą bezwzględnie odłącz napięcie zasilania całego systemu. Przewód jest gotowy do użycia – nie wymaga zaciskania ani lutowania. Podłącz złącza M8 do odpowiednich gniazd w module ET 200AL, dokręcając ręcznie do oporu. Upewnij się, że system jest wyłączony podczas wtykania/wyciągania kabla. Przekrój przewodu i obciążenie prądowe (dane sygnałowe) – stosuj zgodnie z dokumentacją techniczną systemu.

FAQ

• Czy przewód jest gotowy do użycia od razu po wyjęciu z opakowania? Tak – kabel jest fabrycznie zakończony z obu stron złączami M8 (4-biegunowymi, ekranowanymi). Nie wymaga zaciskania ani przygotowania końcówek.
• Jaki stopień ochrony IP ma ten przewód? Sam kabel nie ma osobnego stopnia IP – jego odporność wynika z systemu ET 200AL, w którym jest stosowany (IP65/67 dla całego modułu po podłączeniu). Przewód jest odporny na standardowe warunki przemysłowe: zachlapanie, olej i kurz.
• Czy mogę użyć tego kabla z innymi urządzeniami posiadającymi gniazdo M8 4-pin? Pod warunkiem zachowania zgodności sygnałów (magistrala ET) i polaryzacji, przewód może być wykorzystany w innych systemach z interfejsem M8. Sprawdź jednak specyfikację swojego urządzenia – nie gwarantujemy działania w konfiguracjach innych niż SIMATIC ET 200AL.
