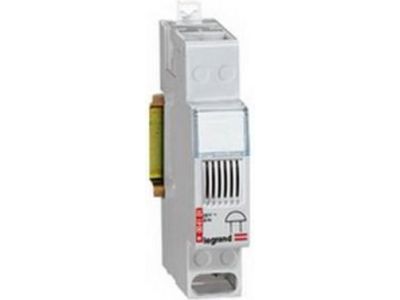

Brzęczyk modułowy DM 324 24V 4VA  | 004111 Legrand

Opis i Kluczowe Cechy

Brzęczyk modułowy DM324 (004111) to urządzenie sygnalizacji dźwiękowej przystosowane do zasilania napięciem 24 V~. Oferuje moc znamionową 5 VA i generuje poziom dźwięku 75 dB w odległości 1 metra, co zapewnia wyraźne powiadomienia akustyczne w warunkach przemysłowych i komercyjnych. Szerokość 1 modułu (17,5 mm) pozwala na oszczędność miejsca na szynie TH35.

• Napięcie zasilania 24 V~: Bezpieczne napięcie niskie, umożliwiające pracę w obwodach sterowania i automatyki bez ryzyka porażenia przy standardowej izolacji.
• Moc 5 VA / pobór prądu 177 mA: Niski pobór energii przy zachowaniu wysokiej skuteczności sygnalizacji – idealne do układów, gdzie liczy się minimalne obciążenie zasilacza.
• Poziom dźwięku 75 dB (1 m): Wystarczająco głośny, aby być słyszalnym w halach produkcyjnych, kotłowniach czy serwerowniach, bez nadmiernego hałasu.
• Wymiar 1 moduł (17,5 mm): Kompaktowa obudowa pozwala na montaż w rozdzielnicach o ograniczonej przestrzeni, np. w szafkach sterowniczych.
• Okienko do opisu: Umożliwia trwałe oznaczenie funkcji lub obwodu, co ułatwia identyfikację podczas serwisu i rozbudowy instalacji.
• Zaciski śrubowe: Prosty i pewny montaż przewodów o odpowiednim przekroju – typowe połączenie stosowane w aparaturze modułowej.

Zgodność z Normami

Brzęczyk DM324 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Stopień ochrony IP30 zapewnia ochronę przed ciałami stałymi o średnicy powyżej 2,5 mm, odpowiedni do pracy w suchych pomieszczeniach wewnątrz rozdzielnic.

Zastosowanie

Brzęczyk modułowy DM324 sprawdza się wszędzie tam, gdzie wymagana jest niezawodna sygnalizacja dźwiękowa w obwodach sterowania i automatyki. Dzięki kompaktowym rozmiarom i niskiemu poborowi mocy znajduje zastosowanie zarówno w nowych instalacjach, jak i modernizacjach.

• Sygnalizacja alarmów i stanów awaryjnych w szafach sterowniczych maszyn i urządzeń przemysłowych.
• Powiadamianie o zakończeniu cyklu pracy (np. pralka przemysłowa, suszarnia) lub o konieczności interwencji operatora.
• Element systemów przyzywowych w biurach, hotelach, obiektach użyteczności publicznej – jako brzęczyk wezwań.
• Uzupełnienie sygnalizacji świetlnej w rozdzielnicach – dźwiękowe potwierdzenie zadziałania zabezpieczeń lub zadanych stanów.

Wskazówki Montażowe

Montaż brzęczyka DM324 może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w obwodzie. Urządzenie jest przeznaczone do mocowania na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Moment dokręcania zacisków śrubowych należy dobrać zgodnie z dokumentacją producenta, a przekrój przyłączanych przewodów do nominalnego prądu obwodu. Przed pierwszym uruchomieniem sprawdź, czy napięcie zasilania nie przekracza 24 V~. Bezwzględnie przestrzegaj zasad bezpieczeństwa – prace wykonywać przy wyłączonym napięciu.

FAQ

• Czy brzęczyk posiada podświetlenie LED? Brzęczyk DM324 nie jest wyposażony w diodę LED ani jakiekolwiek podświetlenie – jego funkcją wyłącznie jest emisja dźwięku. W celu sygnalizacji świetlnej można dobrać osobną lampkę modułową.
• Jaki stopień ochrony ma to urządzenie? Stopień ochrony obudowy wynosi IP30 – zabezpiecza przed wniknięciem ciał stałych o średnicy powyżej 2,5 mm (np. palce, narzędzia), ale nie przed wodą. Przeznaczone jest do montażu wewnątrz rozdzielnic w suchych pomieszczeniach.
• Jak działa brzęczyk – czy emituje dźwięk ciągły czy przerywany? Brzęczyk generuje ciągły dźwięk o częstotliwości wynikającej z napięcia sieciowego (50/60 Hz). Nie posiada wbudowanego przerywacza – sposób sterowania (ciągły / przerywany) zależy od zewnętrznego obwodu sterującego (np. stycznika, przekaźnika czasowego lub PLC).
