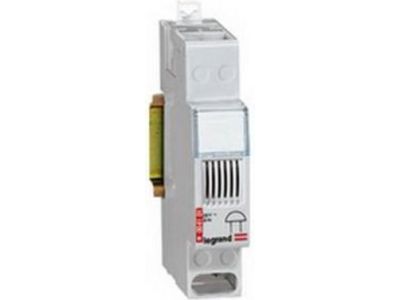

Brzęczyk modułowy DM 308 8-12V 4VA | 004110 Legrand

Opis i Kluczowe Cechy

Brzęczyk modułowy DM 308 (symbol 004110) to sygnalizator dźwiękowy przeznaczony do montażu w rozdzielnicach modułowych. Urządzenie zasilane napięciem zmiennym 8–12 V AC zapewnia wyraźny sygnał akustyczny o poziomie 75 dB (w odległości 1 m) przy poborze mocy zaledwie 4 VA. Dzięki szerokości 1 modułu (17,5 mm) nie zajmuje dużo miejsca na szynie, a wbudowane okienko opisowe ułatwia identyfikację obwodu.

• Napięcie zasilania 8–12 V AC (50/60 Hz): uniwersalność – możliwość pracy w standardowych obwodach niskonapięciowych bez konieczności stosowania dodatkowych zasilaczy.
• Poziom dźwięku 75 dB w odległości 1 m: głośny, wyraźny sygnał akustyczny słyszalny w typowych pomieszczeniach technicznych i biurowych.
• Moc 4 VA / pobór prądu 553 mA: niskie obciążenie zasilacza, co przekłada się na oszczędność energii i mniejsze straty ciepła w rozdzielnicy.
• Szerokość 1 modułu (17,5 mm): oszczędność miejsca na szynie TH35 – idealne rozwiązanie przy gęstej zabudowie aparaturą.
• Zaciski śrubowe i okienko opisowe: pewne, trwałe połączenie przewodów oraz łatwa identyfikacja funkcji brzęczyka w rozdzielnicy.

Zgodność z Normami

Brzęczyk DM 308 został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i posiada certyfikat CE. Produkt spełnia wymagania stawiane aparaturze modułowej montowanej w rozdzielnicach elektrycznych. Stopień ochrony IP30 zapewnia ochronę przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm – typowy dla pracy wewnątrz rozdzielnicy.

Zastosowanie

Brzęczyk modułowy DM 308 znajduje zastosowanie wszędzie tam, gdzie wymagana jest sygnalizacja dźwiękowa o niskim poborze mocy, montowana w standardowej rozdzielnicy modułowej. Sprawdzi się w systemach:

• Sygnalizacja awarii, alarmów lub stanów załączenia w automatyce budynkowej (np. przy pracach serwisowych).
• Impulsy dźwiękowe w układach sterowania jako element potwierdzający wykonanie komendy (np. przyciski, sterowniki PLC).
• Przywołanie personelu w obiektach użyteczności publicznej, szpitalach, biurach – tam, gdzie potrzebny jest głośny sygnał przy niskim napięciu.
• W systemach alarmowych (pomocnicza sygnalizacja obok sygnalizatorów optycznych).

Wskazówki Montażowe

Montaż i wszelkie prace przy urządzeniu może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Brzęczyk przeznaczony jest do zatrzaśnięcia na szynie TH35 (DIN) w rozdzielnicy modułowej. Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do prądu obciążenia (pobór 553 mA przy 12 V AC). Ze względu na stopień ochrony IP30 urządzenie nie jest przystosowane do pracy w warunkach wilgotnych – stosować wyłącznie wewnątrz suchych rozdzielnic.

FAQ

• Czy brzęczyk DM 308 ma podświetlenie LED? Nie, w danych technicznych nie przewidziano podświetlenia. Jest to wyłącznie sygnalizator dźwiękowy – brak wskaźnika optycznego.
• Jaki stopień ochrony ma to urządzenie? Brzęczyk posiada stopień ochrony IP30 – chroni przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm, ale nie jest odporny na wilgoć ani wodę. Stosować wyłącznie w suchych pomieszczeniach.
• Jaki jest tryb pracy brzęczyka? Urządzenie emituje ciągły sygnał dźwiękowy tak długo, jak długo podawane jest napięcie zasilania (8–12 V AC). Nie jest to brzęczyk przerywany – do uzyskania sygnału przerywanego wymagany jest zewnętrzny sterownik.
