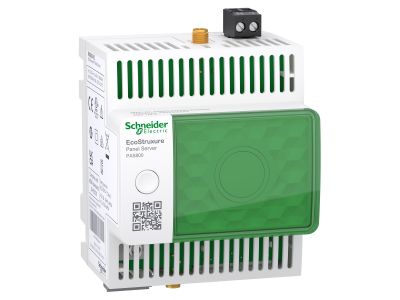

Bramka Panel Server Advanced 230 VAC/DC | PAS800 Schneider Electric

Opis i Kluczowe Cechy

Bramka Panel Server Advanced 230 VAC/DC to inteligentne urządzenie łączące przewodowe i bezprzewodowe systemy IoT z oprogramowaniem do sterowania brzegowego lub aplikacjami chmurowymi. Zapewnia kompleksowe monitorowanie, rejestrację danych i diagnostykę w czasie rzeczywistym. Wyposażona w trwały rejestrator 3-letni, wbudowane strony internetowe i aplikację Ekostruxure Power Commission, ułatwia uruchomienie, konfigurację i utrzymanie systemu.

• Wsparcie dla wielu protokołów: Możliwość połączenia urządzeń Modbus/RS485, Modbus/TCP oraz bezprzewodowych sensorów IoT (np. Powertag, Powerlogic, urządzenia Modbus), co zapewnia elastyczność integracji z istniejącymi systemami.
• Trójletni rejestrator danych: Przechowuje dane pomiarowe, trendy energetyczne i alarmy z przyjaznym interfejsem użytkownika, ułatwiając analizę efektywności energetycznej.
• Zasilanie uniwersalne 110-277 VAC/DC: Praca z różnymi napięciami zasilania, co zwiększa kompatybilność międzynarodową i elastyczność instalacji.
• Montaż na szynie DIN: Kompaktowe wymiary (72x70,2x93 mm) umożliwiają łatwą instalację w rozdzielnicach i szafach sterowniczych.
• Zaawansowana diagnostyka: Wbudowane strony internetowe i dzienniki zdarzeń ułatwiają identyfikację problemów i minimalizację przestojów systemu.

Zgodność z Normami

Urządzenie spełnia wymogi norm bezpieczeństwa elektrycznego, w tym IEC61010, UL61010, IEC62974-1 oraz IEC61443-4-1. Posiada certyfikaty CE, UL/CSA, RCM, EAC i UKCA, co potwierdza jego gotowość do stosowania w różnych regionach świata. Stopień ochrony IP20 (złącza), IP40 (przód) i IP30 (pozostałe powierzchnie) gwarantuje odpowiednią ochronę w środowiskach wewnętrznych.

Zastosowanie

Bramka Panel Server Advanced przeznaczona jest do integracji inteligentnych systemów IoT z infrastrukturą IT w obiektach przemysłowych, komercyjnych i budynkowych.

• Monitorowanie parametrów energetycznych w instalacjach przemysłowych – moc, zużycie, jakość energii.
• Zarządzanie systemami HVAC, oświetleniem i innymi urządzeniami sterowanymi przez Modbus lub Wi-Fi.
• Analiza danych środowiskowych (np. temperatura, wilgotność) poprzez podłączone czujniki bezprzewodowe.
• Integracja z chmurą Ecostruxure (Facility Expert, Energy Hub) dla zaawansowanej analizy i optymalizacji zużycia energii.

Wskazówki Montażowe

Montaż bramki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia. Urządzenie należy zamontować na szynie DIN w obudowie modułowej, dbając o odpowiednią wentylację i ochronę przed wilgocią. Połączenia sieciowe (Ethernet) i zasilające należy wykonać zgodnie z dokumentacją techniczną. W przypadku stosowania bezprzewodowych sensorów IoT, upewnić się o stabilnym zasięgu Wi-Fi. Temperatura robocza od -25°C do +70°C wymaga instalacji w suchym, klimatyzowanym pomieszczeniu.

FAQ

• Czy bramka współpracuje z urządzeniami innych producentów? Tak, obsługuje większość urządzeń Modbus/RS485 i Modbus/TCP, a także bezprzewodowe sensory IoT (np. Schneider Electric, inne marki) – pod warunkiem zgodności z protokołem komunikacyjnym.
• Jakie aplikacje chmurowe są kompatybilne z bramką? Bramka działa z oprogramowaniem Ecostruxure (Power Monitoring Expert, Building Operations) oraz aplikacjami chmurowymi (Facility Expert, Energy Hub), oferując kompleksowe monitorowanie i analizę danych.
• Czy urządzenie posiada wbudowany modem komórkowy? Nie – wymaga zewnętrznego routera LTE podłączonego przez Ethernet lub Wi-Fi do zapewnienia łączności komórkowej.
