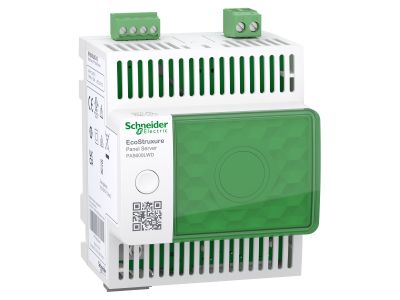

Bramka Modbus, EcoStruxure Panel Server Universal, wersja przewodowa, 24 VDC | PAS600LWD Schneider Electric

Opis i Kluczowe Cechy

Bramka Modbus EcoStruxure Panel Server Universal w wersji przewodowej to urządzenie integrujące systemy automatyki z protokołem Modbus RTU. Zasilana napięciem stałym 24 VDC zapewnia stabilną pracę w środowiskach przemysłowych. Universal oznacza możliwość współpracy z szeroką gamą urządzeń, co czyni ją uniwersalnym elementem w systemach sterowania i monitoringu.

• Protokół Modbus RTU: Standardowy protokół komunikacyjny dla integracji z układami sterowania PLC, panelami operatorskimi i innymi urządzeniami przemysłowymi.
• Zasilanie 24 VDC: Niskonapięciowe zasilanie ułatwia integrację z systemami automatyki i zasilaczami buforowymi.
• Wersja przewodowa: Stabilna, niezawodna transmisja danych bez zakłóceń typowych dla połączeń bezprzewodowych.
• Uniwersalność EcoStruxure: Kompatybilność z różnymi systemami automatyki marki Schneider Electric i innych producentów obsługujących Modbus.
• Prosta instalacja: Montaż na szynie DIN lub w obudowie – elastyczność instalacyjna dostosowana do potrzeb aplikacji.

Zgodność z Normami

Urządzenie spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej. Posiada oznaczenie CE oraz certyfikację zgodności z dyrektywami Unii Europejskiej. Zaprojektowane zgodnie z normami IEC 61010-1 i EN 61326-1.

Zastosowanie

Bramka Modbus EcoStruxure Panel Server Universal znajduje zastosowanie w systemach automatyki przemysłowej, budynkowej i infrastrukturalnej, gdzie wymagana jest integracja urządzeń z protokołem Modbus RTU.

• Integracja czujników, falowników i napędów z systemami sterowania PLC.
• Monitoring i sterowanie urządzeniami w halach produkcyjnych i budynkach inteligentnych.
• Łączenie paneli operatorskich z systemami SCADA i platformami IoT.
• Zastosowania w instalacjach HVAC, oświetleniu sterowanym i systemach zasilania awaryjnego.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zainstalować na szynie DIN lub w obudowie z zapewnieniem odpowiedniego chłodzenia. Podłączenie zasilania 24 VDC powinno być wykonane zgodnie z polaryzacją. Połączenie Modbus RTU wymaga zastosowania odpowiednich kabli ekranowanych (np. skrętka typu "skrętka kat. 5e") i terminacji na obu końcach linii. Przed uruchomieniem należy sprawdzić poprawność okablowania i ustawić parametry transmisji (prędkość, parzystość, bity stopu) zgodnie z dokumentacją urządzeń podłączonych.

FAQ

• Jakie interfejsy komunikacyjne posiada bramka? Bramka wyposażona jest w interfejs Modbus RTU (RS-485), co umożliwia podłączenie do sieci przemysłowej z wykorzystaniem standardu szeregowego.
• Czy bramka wymaga dodatkowego zasilania sieciowego? Nie – urządzenie zasilane jest napięciem stałym 24 VDC, co ułatwia integrację z systemami automatyki.
• Jakie są maksymalne odległości transmisji w protokole Modbus RTU? Maksymalna odległość transmisji zależy od prędkości transmisji i jakości okablowania. Przy standardowej prędkości 9600 bps możliwe jest osiągnięcie nawet 1200 metrów przy odpowiednio dobranym kablu ekranowanym.
