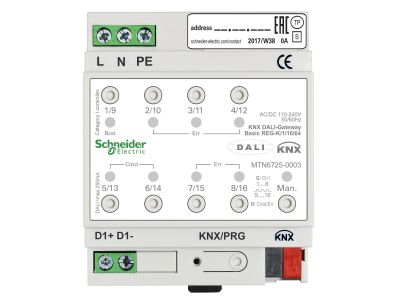

Bramka DALI Basic REG-K/1/16/64 | MTN6725-0003 Schneider Electric

Opis i Kluczowe Cechy

Bramka DALI Basic REG-K/1/16/64 (numer katalogowy MTN6725-0003) to moduł interfejsu do systemów sterowania oświetleniem w standardzie DALI. Przeznaczona do montażu w rozdzielnicy na szynie DIN, umożliwia podłączenie jednego kanału DALI z możliwością obsługi do 16 sterowników oraz adresowania aż 64 punktów świetlnych, co daje elastyczność w konfiguracji instalacji oświetleniowych średniej wielkości.

• 1 kanał DALI: Umożliwia sterowanie pojedynczym obwodem oświetlenia z wykorzystaniem protokołu DALI, co zapewnia komunikację cyfrową bez dodatkowych przewodów sterujących.
• Obsługa do 16 sterowników DALI: Pozwala na podłączenie maksymalnie 16 balastów lub sterowników LED w jednym segmencie, upraszczając okablowanie i zmniejszając koszty akcesoriów.
• Adresacja do 64 adresów DALI: Umożliwia przypisanie indywidualnych adresów dla opraw, grup i scen oświetleniowych, dając pełną kontrolę nad każdym punktem świetlnym.
• Przystosowana do montażu w rozdzielnicy: Kompaktowa obudowa modułowa przeznaczona do instalacji na szynie TH35, co ułatwia integrację z istniejącą aparaturą elektryczną.
• Zasilanie z magistrali DALI / pętli sterowania: Urządzenie pobiera zasilanie bezpośrednio z linii DALI, eliminując konieczność dodatkowego okablowania (napięcie zgodne ze standardem DALI).

Zgodność z Normami

Bramka DALI Basic REG-K/1/16/64 została zaprojektowana zgodnie z wymaganiami standardu DALI (Digital Addressable Lighting Interface) oraz ogólnymi normami dotyczącymi kompatybilności elektromagnetycznej i bezpieczeństwa dla urządzeń montowanych w rozdzielnicach. Produkt posiada oznaczenie CE i spełnia wymogi dyrektyw Unii Europejskiej.

Zastosowanie

Bramka DALI Basic znajduje zastosowanie w systemach sterowania oświetleniem w budynkach komercyjnych, biurowych i użyteczności publicznej, gdzie wymagana jest elastyczna adresacja i cyfrowa komunikacja. Sprawdza się w następujących scenariuszach:

• Sterowanie oświetleniem w biurach i salach konferencyjnych z możliwością tworzenia stref i scen świetlnych.
• Automatyka budynkowa – integracja z systemami BMS oraz czujnikami obecności i światła dziennego.
• Modernizacja istniejących instalacji oświetleniowych z przejściem na protokół DALI bez wymiany pełnej instalacji.
• Sterowanie oświetleniem awaryjnym i ewakuacyjnym (w połączeniu z certyfikowanymi oprawami DALI).

Wskazówki Montażowe

Montaż oraz wszelkie prace przy podłączeniu bramki DALI mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania w rozdzielnicy. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony co najmniej IP2X. Podłączenie do magistrali DALI należy wykonać zgodnie ze schematem producenta – zachować polaryzację (DA+ / DA-). Przekrój przewodów magistrali oraz długość pętli dobrać zgodnie z dokumentacją techniczną systemu DALI (maksymalna długość przewodu i liczba sterowników). Nie przekraczać maksymalnej liczby 16 sterowników oraz 64 adresów na jeden kanał. Nie wolno podłączać napięcia sieciowego bezpośrednio do zacisków bramki.

FAQ

• Czy bramka ma wbudowane podświetlenie / wskaźnik LED? W nazwie modelu nie wskazano podświetlenia. Zgodnie z dostępnymi danymi, urządzenie nie posiada własnego wskaźnika LED – stan pracy można odczytać za pomocą narzędzi diagnostycznych lub kontrolki na magistrali.
• Jaki jest stopień ochrony (IP) bramki? Producent nie podał w nazwie stopnia ochrony. Standard dla aparatury modułowej montowanej wewnątrz rozdzielnic to IP20 (ochrona przed ciałami stałymi ≥12,5 mm). Nie zaleca się instalacji w miejscach narażonych na wilgoć lub zapylenie.
• W jakim trybie pracy działa styk? Bramka DALI Basic nie posiada styków w tradycyjnym rozumieniu – jest interfejsem cyfrowym. Działa w trybie master/slave, komunikując się z urządzeniami DALI po dwuprzewodowej magistrali. Nie rozróżnia się trybu NO/NC, ponieważ sterowanie odbywa się wyłącznie za pomocą protokołu DALI.
