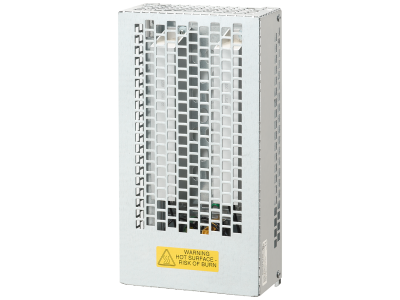

BRAKING RESISTOR FSA 370 OHM | 6SL3201-0BE14-3AA0 Siemens

Alternatywny kod produktu: 6SL32010BE143AA0

Opis i Kluczowe Cechy

Rezystor hamujący SINAMICS FSA 370 Ohm (symbol 6SL3201-0BE14-3AA0) to akcesorium przeznaczone do współpracy z falownikami SINAMICS G firmy Siemens. Jego zadaniem jest bezpieczne rozpraszanie nadmiarowej energii z obwodu pośredniego DC, co chroni falownik przed przebiciem i wydłuża jego żywotność. Dzięki rezystancji 370 Ω oraz mocy znamionowej 75 W (z możliwością krótkotrwałego przeciążenia do 1500 W przez 12 s przy cyklu pracy 5%) zapewnia skuteczne hamowanie w aplikacjach wymagających szybkiego zatrzymania napędu.

• Rezystancja 370 Ω: precyzyjnie dobrana wartość umożliwia kontrolowane rozpraszanie energii w obwodzie DC, dopasowane do charakterystyki silnika i falownika.
• Moc znamionowa 75 W: gwarantuje ciągłą, bezpieczną pracę w standardowych warunkach bez ryzyka przegrzania.
• Maksymalna moc 1500 W przez 12 s (cykl 5%): pozwala na intensywne, krótkotrwałe hamowanie przy dużym obciążeniu, np. podczas zatrzymania awaryjnego lub szybkiego wybiegu.
• Konstrukcja standalone: rezystor montowany samodzielnie, nie wymaga dodatkowych modułów – prosty i niezawodny w instalacji.
• Dedykowany do SINAMICS G: optymalne dopasowanie elektryczne i mechaniczne do falowników serii SINAMICS G, co zapewnia kompatybilność i łatwy montaż.

Zgodność z Normami

Rezystor hamujący SINAMICS FSA 370 Ohm został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada oznaczenie CE. Jako oryginalne akcesorium Siemens spełnia wymagania jakościowe i eksploatacyjne stawiane komponentom układów napędowych. Montaż i użytkowanie powinny odbywać się zgodnie z dokumentacją techniczną producenta (płyta czołowa, instrukcja falownika).

Zastosowanie

Rezystor hamujący znajduje zastosowanie w układach napędowych, gdzie konieczne jest szybkie i bezpieczne rozproszenie energii podczas hamowania silnika. Sprawdza się szczególnie w aplikacjach z częstymi cyklami start-stop oraz dużymi momentami bezwładności.

• Hamowanie dynamiczne silników asynchronicznych i serwomotorów w maszynach produkcyjnych.
• Układy dźwigowe, wciągarki i suwnice – wymagające bezpiecznego zatrzymania pod obciążeniem.
• Obrabiarki CNC, prasy, wentylatory o dużej bezwładności – tam gdzie energia kinetyczna musi być szybko zamieniona na ciepło.
• Automatyka budynkowa (systemy HVAC z dużymi wentylatorami) oraz napędy w transporcie pionowym.

Wskazówki Montażowe

Montaż rezystora hamującego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia zasilania falownika i odczekaniu czasu rozładowania kondensatorów obwodu DC (minimum 5 minut). Rezystor należy zamocować w pozycji zapewniającej swobodny przepływ powietrza dla odprowadzania ciepła – nie montować w bezpośrednim sąsiedztwie elementów wrażliwych termicznie. Przewody przyłączeniowe dobrać zgodnie z maksymalnym prądem chwilowym (wynikającym z 1500 W / 370 Ω – ok. 2 A w impulsie) i zachować odpowiedni przekrój. Wszelkie czynności wykonywać zgodnie z dokumentacją techniczną Siemens oraz lokalnymi przepisami.

FAQ

• Czy rezystor wymaga dodatkowego radiatora? Nie, konstrukcja standalone pozwala na montaż bez dodatkowego chłodzenia, pod warunkiem zapewnienia naturalnego obiegu powietrza wokół obudowy. Należy unikać zatykania otworów wentylacyjnych.
• Jaki jest dopuszczalny cykl pracy przy mocy maksymalnej? Zgodnie z danymi producenta moc 1500 W może być podawana przez maksymalnie 12 sekund, a cykl pracy (duty cycle) wynosi 5% – oznacza to, że po każdym takim impulsie wymagany jest co najmniej 228 s przerwy na ochłodzenie.
• Czy rezystor można stosować z innymi falownikami niż SINAMICS G? Teoretycznie tak, jeśli spełnione są parametry elektryczne (rezystancja, moc, napięcie DC). Jednak producent Siemens gwarantuje optymalną współpracę tylko z serią SINAMICS G. Przed zastosowaniem z innym falownikiem należy sprawdzić kompatybilność w dokumentacji technicznej.
