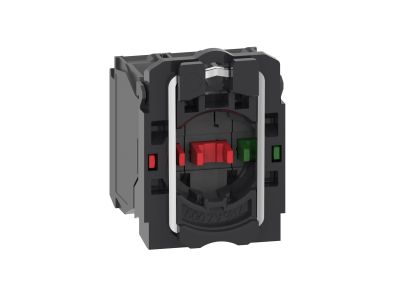

Brak korpus mocujący potrójny+styk NO 2nc Harmony XB5 | ZB5AZ141 Schneider Electric

Opis i Kluczowe Cechy

Korpus mocujący potrójny ZB5AZ141 z serii Harmony XB5 firmy Schneider Electric to modułowy element przeznaczony do budowy zestawów przycisków sterowniczych, przełączników i sygnalizatorów. Wyposażony w jeden styk normalnie otwarty (NO) oraz dwa styki normalnie zamknięte (NC), umożliwia realizację różnorodnych konfiguracji sterowania i sygnalizacji w rozdzielnicach i szafach sterowniczych. Kompaktowa konstrukcja ułatwia montaż na szynie DIN TH35.

• Styki 1NO + 2NC: Trzy niezależne tory sygnałowe – pojedynczy obwód załączający i dwa rozłączające – pozwalają na elastyczne projektowanie układów sterowania, w tym funkcji bezpieczeństwa (przycisk awaryjny z podwójnym rozwieraniem).
• Modułowa budowa Harmony XB5: Pełna kompatybilność z akcesoriami serii – łatwa rozbudowa i zmiana konfiguracji bez konieczności demontażu całego zestawu.
• Montaż na szynie TH35: Szybkie i pewne osadzenie w rozdzielnicy lub szafie sterowniczej – zgodne z typowymi wymaganiami instalacyjnymi w automatyce przemysłowej i budynkowej.
• Oznaczenia styków na obudowie: Ułatwienie przy podłączaniu przewodów i identyfikacji torów – redukcja ryzyka pomyłek podczas instalacji i serwisu.
• Materiał izolacyjny wysokiej jakości: Odporność na temperatury i obciążenia mechaniczne typowe dla pracy w zamkniętych obudowach elektrycznych.

Zgodność z Normami

Korpus ZB5AZ141 jest przeznaczony do stosowania w instalacjach zgodnych z normami europejskimi i standardami DIN. Produkt posiada oznaczenie CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. W systemie Harmony XB5 wszystkie elementy są projektowane z myślą o długotrwałej i niezawodnej pracy w warunkach przemysłowych.

Zastosowanie

Korpus mocujący potrójny ZB5AZ141 znajduje zastosowanie wszędzie tam, gdzie potrzebna jest niezawodna i elastyczna konfiguracja przycisków sterowniczych oraz sygnalizacji. Dzięki trzem stykom – jednemu NO i dwóm NC – doskonale sprawdza się w układach wymagających dodatkowych obwodów rozwiernych.

• Realizacja przycisków awaryjnych z podwójnym wyzwalaniem (2NC) – zwiększone bezpieczeństwo poprzez redundantne rozłączenie obwodu.
• Sterowanie stycznikami, przekaźnikami lub wejściami PLC – jeden styk NO do załączania, drugi (NC) do sygnalizacji stanu spoczynkowego.
• Sygnalizacja optyczna lub akustyczna – dodatkowy styk NC umożliwia monitorowanie poprawności działania urządzenia.
• Automatyka budynkowa (sterowanie oświetleniem, roletami, ogrzewaniem) – uniwersalna platforma modułowa upraszcza zabudowę w szafkach natynkowych i podtynkowych.

Wskazówki Montażowe

Montaż i podłączenie korpusu ZB5AZ141 powinien wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Element przeznaczony jest do montażu na szynie TH35 (DIN). Moment dokręcania śrub zaciskowych należy stosować według wartości podanych w karcie katalogowej – nie wolno przekraczać zalecanego momentu, aby uniknąć uszkodzenia obudowy lub przewodów. Przekrój podłączanych przewodów należy dobrać do spodziewanego prądu roboczego (zalecenia producenta). Po montażu sprawdzić poprawność działania wszystkich styków.

FAQ

• Czy korpus ZB5AZ141 jest przeznaczony do montażu w przyciskach z podświetleniem LED? Korpus nie zawiera elementów podświetlenia – służy wyłącznie do montażu styków. Podświetlenie realizowane jest za pomocą dodatkowych modułów lampy (np. ZB5AV…) dostępnych w serii Harmony XB5.
• Jaki stopień ochrony ma ten korpus po zamontowaniu w obudowie? Stopień ochrony zależy od zastosowanej obudowy oraz elementów zewnętrznych (pierścieni, osłon). Sam korpus w standardowych warunkach pracy w rozdzielnicy ma typowy dla aparatury modułowej stopień IP20 (brak ochrony przed wilgocią). Przy montażu w szczelnej obudowie możliwe jest uzyskanie wyższych klas IP – należy kierować się danymi konkretnego zestawu.
• Czy styk NO i NC działają jednocześnie, czy są niezależne? Styki są niezależne mechanicznie i elektrycznie – każdy z nich może być wykorzystywany w oddzielnym obwodzie. W standardowej konfiguracji przycisku impulsowego (z powrotem) styk NO załącza się po naciśnięciu, a styki NC rozłączają. W zależności od potrzeb można je również zastosować w innych konfiguracjach (np. przełącznik dwustanowy zewnętrznym elementem napędowym).
