Boki cokołu do S3D, CRN, SD 500x 100mm Spacial | NSYSPS5100SD Schneider Electric

Opis i Kluczowe Cechy

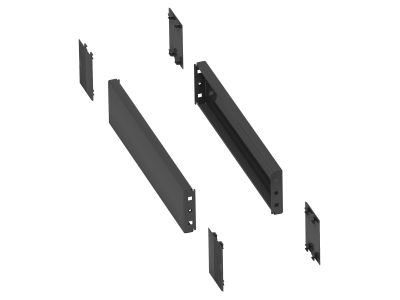

Prezentowany produkt to boki cokołu dedykowane do systemu szaf rozdzielczych Spacial S3D w standardzie SD, o wysokości 500 mm i głębokości 100 mm, w oznaczeniu kolorystycznym CRN (symbol NSYSPS5100SD). Elementy te umożliwiają wykonanie zamkniętej podstawy (cokołu) pod szafą, co zapewnia stabilne posadowienie oraz ochronę przed kurzem i wilgocią z podłoża. Wykonane zgodnie z założeniami projektowymi serii Spacial, gwarantują łatwy montaż i estetyczne wykończenie instalacji rozdzielczej.

• Wymiary 500 x 100 mm: pasują do obudów Spacial S3D o szerokości 500 mm, umożliwiając stworzenie cokołu o wysokości 100 mm – optymalnego do prowadzenia kabli pod szafą i ułatwiającego zachowanie wymaganej strefy ochronnej.
• System Spacial S3D SD: kompatybilne z całą gamą modułowych obudów i akcesoriów tej serii, co pozwala na rozbudowę instalacji bez utraty spójności mechanicznej i wizualnej.
• Oznaczenie CRN (kolor producenta): boki dostarczane są w wersji kolorystycznej zgodnej z oznaczeniem CRN – standard dla wielu elementów serii Spacial, co zapewnia jednolity wygląd całej rozdzielnicy.
• Łatwy montaż: elementy mocuje się do profilu dolnego obudowy za pomocą wkrętów (w zestawie) – nie wymagają dodatkowej obróbki mechanicznej.
• Materiał i wykończenie: wykonane z blachy stalowej pokrytej farbą proszkową, odpornej na korozję i uszkodzenia mechaniczne podczas eksploatacji w warunkach przemysłowych.

Zgodność z Normami

Komponenty systemu Spacial S3D SD są produkowane zgodnie z europejskimi normami dotyczącymi rozdzielnic i obudów elektrycznych (m.in. EN 62208). Posiadają oznaczenie CE, co potwierdza spełnienie wymogów Dyrektyw Unii Europejskiej. Produkt nie zawiera elementów aktywnych elektrycznie – jego zgodność dotyczy właściwości mechanicznych i ochrony przed wpływami środowiska.

Zastosowanie

Boki cokołu są przeznaczone do budowy podstawy pod szafą rozdzielczą lub sterowniczą w systemie Spacial S3D. Znajdują zastosowanie w instalacjach przemysłowych, komercyjnych oraz infrastrukturalnych, gdzie wymagane jest podniesienie obudowy nad poziom podłogi i zapewnienie przestrzeni na wprowadzenie kabli.

• Tworzenie zamkniętego cokołu pod szafą – ochrona przed zalaniem, kurzem i dostępem zwierząt.
• Umożliwienie prowadzenia kabli od dołu bez naruszania strefy ochronnej IP obudowy.
• Zastosowanie w rozdzielnicach głównych i podrozdzielniach w halach produkcyjnych, magazynach, obiektach użyteczności publicznej.
• Rozbudowa istniejących układów szaf Spacial – wymiana lub dodanie podstawy w celu zwiększenia funkcjonalności.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel elektryczny z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że szafa jest odłączona od zasilania. Boki cokołu montuje się do spodu obudowy za pomocą dostarczonych wkrętów samogwintujących, wkręcanych w profil aluminiowy lub stalowy. Należy zachować moment dokręcania zgodny z dokumentacją techniczną obudowy (zwykle 2–3 Nm). Przekrój kabli wprowadzanych przez podstawę musi być dobrany zgodnie z obciążeniem i normami. Obowiązkowo należy odłączyć napięcie przed jakimikolwiek pracami montażowymi.

FAQ

• Czy boki cokołu pasują do wszystkich szaf Spacial S3D? Tak, są dedykowane do szaf serii S3D w standardzie SD o szerokości 500 mm i głębokości 100 mm. Przed zakupem należy sprawdzić wymiary obudowy.
• Jaki materiał jest użyty do produkcji? Boki wykonano z blachy stalowej pokrytej farbą proszkową w kolorze CRN (zbliżony do RAL 7035 lub RAL 7032 w zależności od partii produkcyjnej).
• Czy w zestawie znajdują się elementy mocujące? Tak, dostarczany jest komplet stalowych wkrętów do montażu do obudowy. Wkręty są dobrane do profili aluminiowo-stalowych systemu Spacial.
