Boki cokołu do S3D, CRN, SD 400x 200mm Spacial | NSYSPS4200SD Schneider Electric

Opis i Kluczowe Cechy

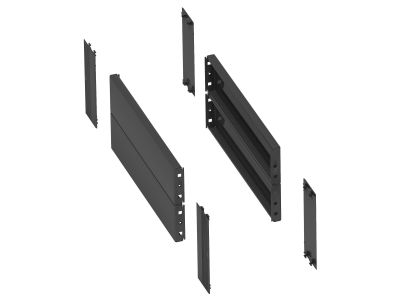

Bok cokołu Spacial o wymiarach 400x200 mm i stopniu ochrony IP30 (NSYSPS4200SD) to kompletny zestaw akcesoriów przeznaczony do wykończenia dolnej części obudów z gam S3D, CRN i SD. W skład zestawu wchodzą 4 panele boczne, 4 pokrywy narożne oraz elementy mocujące, co zapewnia szybki i estetyczny montaż. Dzięki stopniowi ochrony IP30 skutecznie zabezpiecza wnętrze obudowy przed dostępem narzędzi i ciał stałych o średnicy powyżej 2,5 mm, podnosząc bezpieczeństwo instalacji.

• Stopień ochrony IP30: Zabezpiecza przed wnikaniem ciał stałych o średnicy >2,5 mm – minimalizuje ryzyko przypadkowego kontaktu z elementami pod napięciem wewnątrz obudowy.
• Wymiary 400x200 mm: Idealnie dopasowane do standardowych modułów obudów Spacial S3D, CRN i SD, umożliwiając łatwe przedłużenie cokołu.
• Kompletny zestaw: 4 panele boczne, 4 pokrywy narożne oraz akcesoria montażowe – wszystko, czego potrzebujesz do profesjonalnego wykończenia, bez konieczności dokupowania dodatkowych części.
• Przeznaczenie uniwersalne: Kompatybilny z trzema popularnymi seriami obudów – Spacial CRN, Spacial S3D, Spacial SD – co ułatwia zarządzanie magazynem i zapewnia elastyczność w projektach.
• Łatwy montaż: Elementy mocujące w zestawie przyspieszają instalację i gwarantują stabilne połączenie z obudową, bez konieczności stosowania specjalistycznych narzędzi.

Zgodność z Normami

Produkt jest zgodny z wymaganiami norm europejskich (oznakowanie CE) oraz standardem DIN dla obudów elektrycznych. Stopień ochrony IP30 odpowiada klasie ochrony przed ciałami stałymi zgodnie z normą IEC 60529. Szczegółowe informacje o normach znajdziesz w dokumentacji technicznej producenta.

Zastosowanie

Bok cokołu Spacial znajduje zastosowanie wszędzie tam, gdzie wymagane jest profesjonalne wykończenie dolnej części obudów w instalacjach elektrycznych, sterowania i automatyki. Pozwala na estetyczne i bezpieczne poprowadzenie kabli oraz chroni przed uszkodzeniami mechanicznymi.

• Wykończenie cokołów w obudowach szeregów Spacial S3D, CRN i SD przy budowie rozdzielnic i sterownic.
• Zabezpieczenie dolnych krawędzi obudów przed uderzeniami oraz dostępem kurzu i zanieczyszczeń w środowisku przemysłowym.
• Montaż w stacjach elektroenergetycznych, szafach sterowniczych oraz obudowach modułowych wymagających dodatkowej ochrony.
• Estetyczne zamknięcie przestrzeni pod obudową w instalacjach widocznych – idealne w projektach budynków użyteczności publicznej.

Wskazówki Montażowe

Montaż boku cokołu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim bezwzględnym odłączeniu napięcia od obudowy. Elementy mocujące dokręć momentem zgodnym z dokumentacją producenta (nie przekraczaj podanych wartości). Przed montażem upewnij się, że obudowa jest stabilnie zamocowana na szynie lub ścianie. Użyj przekrojów przewodów oraz osprzętu odpowiednich do prądu obwodu – jeśli w obudowie znajdują się urządzenia pod napięciem, zachowaj szczególną ostrożność.

FAQ

• Czy pokrywy narożne są w komplecie? Tak, zestaw zawiera 4 panele boczne, 4 pokrywy narożne oraz elementy mocujące – wszystkie niezbędne akcesoria do pełnego wykończenia cokołu o wymiarach 400x200 mm.
• Jaki stopień ochrony zapewnia ten bok cokołu? Produkt posiada stopień ochrony IP30 według normy IEC 60529. Chroni przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm (np. narzędzia, przewody), ale nie jest odporny na działanie wody – obudowa główna powinna zapewniać wyższy IP w zależności od środowiska.
• Do jakich obudów Spacial pasuje ten model? Bok cokołu jest kompatybilny z trzema seriami obudów: Spacial S3D, Spacial CRN oraz Spacial SD – sprawdź wymiary cokołu w swojej obudowie (400 x 200 mm).
