Boczny uchwyt panela BUF35L | 827335 Baks

Opis i Kluczowe Cechy

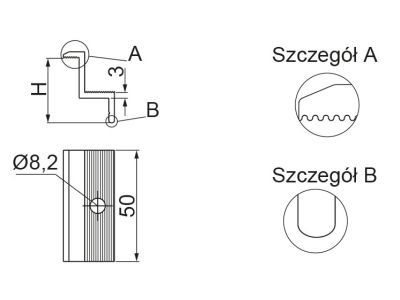

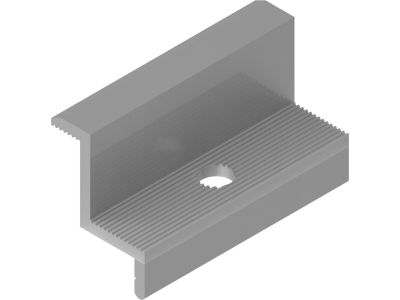

Boczny uchwyt panela BUF35L marki BAKS to profesjonalny element montażowy zaprojektowany z myślą o stabilnym i bezpiecznym mocowaniu modułów fotowoltaicznych na konstrukcjach wsporczych. Wykonany z wysokiej jakości aluminium (EN AW-6063), uchwyt charakteryzuje się wyjątkową odpornością na korozyjne działanie czynników atmosferycznych, co jest kluczowe w instalacjach zewnętrznych narażonych na zmienne warunki pogodowe. Konstrukcja uchwytu została zoptymalizowana pod kątem paneli o wysokości ramy 35 mm, co gwarantuje idealne dopasowanie i eliminuje ryzyko luzów w systemie montażowym.

• Wysoka wytrzymałość: Zastosowanie stopu aluminium zapewnia optymalny stosunek masy do wytrzymałości mechanicznej.
• Precyzyjne dopasowanie: Wysokość 35 mm pozwala na pewne dociśnięcie ramy modułu do profilu montażowego.
• Estetyka i trwałość: Naturalna powłoka tlenkowa aluminium chroni element przed utlenianiem przez dziesięciolecia eksploatacji.
• Uniwersalność: Kompatybilność z większością standardowych szyn montażowych i profili aluminiowych stosowanych w fotowoltaice.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami jakościowymi obowiązującymi w branży elektro-technicznej i budowlanej. Materiał użyty do produkcji, czyli aluminium klasy EN AW-6063, spełnia wymagania normy PN-EN 755, co potwierdza jego właściwości mechaniczne oraz skład chemiczny. Systemy montażowe BAKS są projektowane tak, aby wytrzymać obciążenia śniegiem i wiatrem zgodnie z Eurokodem 1 (PN-EN 1991), co zapewnia bezpieczeństwo całej instalacji PV.

Zastosowanie

Uchwyt boczny BUF35L znajduje szerokie zastosowanie w budowie mikroinstalacji domowych oraz wielkoskalowych farm fotowoltaicznych. Jest to element końcowy, służący do stabilizacji skrajnych modułów w rzędzie. Dzięki swojej konstrukcji, uchwyt skutecznie przenosi siły docisku, zapobiegając przesuwaniu się paneli pod wpływem drgań lub parcia wiatru. Może być stosowany zarówno na dachach skośnych, płaskich, jak i w konstrukcjach wolnostojących, gdzie wymagana jest najwyższa precyzja montażu.

Wskazówki Montażowe

Podczas instalacji uchwytu BUF35L należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Dobór śrub: Do montażu zaleca się stosowanie śrub imbusowych M8 ze stali nierdzewnej (A2) oraz nakrętek przesuwnych (wpustów) dopasowanych do kanału szyny montażowej.
• Moment dokręcania: Aby zapewnić trwałe połączenie i uniknąć uszkodzenia ramy panela, należy stosować moment dokręcania zgodny z zaleceniami producenta modułów (zazwyczaj w przedziale 8-10 Nm).
• Pozycjonowanie: Uchwyt powinien być dosunięty do krawędzi ramy panela w taki sposób, aby powierzchnia dociskowa w pełni przylegała do aluminium modułu.
• Wyrównanie potencjałów: Należy pamiętać o zapewnieniu ciągłości elektrycznej konstrukcji poprzez zastosowanie podkładek uziemiających, jeśli wymaga tego projekt instalacji.

FAQ

1. Czy uchwyt BUF35L pasuje do paneli o grubości 30 mm lub 40 mm?
Nie, model BUF35L jest dedykowany wyłącznie do paneli o wysokości ramy 35 mm. Dla innych grubości należy zastosować odpowiednio uchwyty BUF30 lub BUF40, aby zapewnić właściwy docisk.

2. Czy produkt wymaga dodatkowego zabezpieczenia antykorozyjnego?
Aluminium EN AW-6063 posiada naturalną odporność na korozję i nie wymaga dodatkowego malowania ani cynkowania w standardowych warunkach środowiskowych.

3. Jakie śruby są potrzebne do montażu tego uchwytu?
Najczęściej stosuje się śruby imbusowe M8 o długości 25 mm lub 30 mm, w zależności od rodzaju użytego wpustu przesuwnego w szynie montażowej.
