Boczny uchwyt panela BUF30L | 8973302 Baks

Opis i Kluczowe Cechy

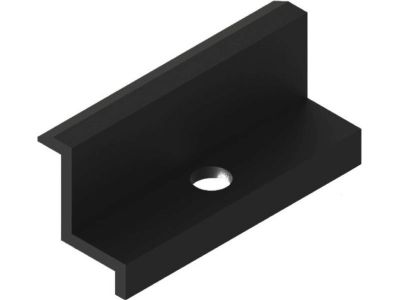

Boczny uchwyt panela BUF30L to profesjonalny element montażowy zaprojektowany przez renomowaną firmę BAKS, lidera w produkcji systemów nośnych dla branży elektroenergetycznej i fotowoltaicznej. Produkt ten służy do stabilnego i bezpiecznego mocowania modułów fotowoltaicznych na konstrukcjach wsporczych. Wykonanie z wysokiej jakości aluminium (gatunek EN AW-6063) gwarantuje nie tylko niską masę własną, co redukuje obciążenie konstrukcji dachu, ale przede wszystkim wyjątkową odporność na korozję atmosferyczną, co jest kluczowe w instalacjach zewnętrznych eksploatowanych przez dziesięciolecia.

• Wysokość profilu: Przystosowany do paneli o ramie 30 mm, co zapewnia idealne dopasowanie i eliminuje luzy montażowe.
• Materiał: Aluminium o wysokiej wytrzymałości mechanicznej, odporne na zmienne warunki pogodowe i promieniowanie UV.
• Precyzja wykonania: Specjalnie wyprofilowany kształt uchwytu BUF30L pozwala na równomierne rozłożenie sił docisku, chroniąc ramę modułu przed odkształceniami.
• Estetyka i trwałość: Naturalne wykończenie aluminium doskonale komponuje się z większością ram modułów PV dostępnych na rynku.

Zgodność z Normami

Uchwyt boczny BUF30L został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami obowiązującymi w budownictwie i energetyce odnawialnej. Produkt spełnia wymagania normy PN-EN 1991 (Eurokod 1), co oznacza, że został przetestowany pod kątem wytrzymałości na obciążenia wiatrem oraz śniegiem występujące w polskiej strefie klimatycznej. Proces produkcyjny firmy BAKS certyfikowany jest systemem zarządzania jakością ISO 9001, co daje gwarancję powtarzalności parametrów technicznych każdego elementu opuszczającego linię produkcyjną.

Zastosowanie

Głównym przeznaczeniem uchwytu BUF30L jest końcowe mocowanie paneli fotowoltaicznych w rzędzie. Jako uchwyt boczny (krańcowy), stanowi on kluczowy punkt kotwiczenia skrajnych modułów do profili montażowych lub szyn. Znajduje zastosowanie w:

• Instalacjach dachowych na budynkach mieszkalnych i przemysłowych.
• Wielkopowierzchniowych farmach fotowoltaicznych montowanych na konstrukcjach gruntowych.
• Systemach nadążnych (trackerach), gdzie wymagana jest wysoka sztywność połączenia.
• Modernizacjach istniejących systemów PV wymagających wymiany elementów mocujących na komponenty o wyższej trwałości.

Wskazówki Montażowe

Dla zapewnienia maksymalnego bezpieczeństwa i trwałości instalacji, podczas montażu uchwytu BUF30L należy przestrzegać poniższych zaleceń:

• Dobór śrub: Do montażu należy używać śrub imbusowych M8 ze stali nierdzewnej (A2) oraz nakrętek kwadratowych lub wpustów przesuwnych dopasowanych do kanału w profilu montażowym.
• Moment dokręcania: Zaleca się stosowanie klucza dynamometrycznego i dokręcanie śruby z momentem wynoszącym ok. 12-14 Nm (zależnie od specyfikacji producenta modułu), aby uniknąć uszkodzenia ramy panela.
• Pozycjonowanie: Uchwyt musi całą swoją powierzchnią przylegać do ramy modułu, a śruba powinna być osadzona centralnie w otworze fasolkowym uchwytu.
• Wyrównanie potencjałów: Należy pamiętać o zastosowaniu podkładek uziemiających pod uchwytem, jeśli system wymaga galwanicznego połączenia ramy modułu z konstrukcją wsporczą w celu ochrony przeciwporażeniowej.

FAQ

• Czy uchwyt BUF30L pasuje do paneli o grubości 35 mm? Nie, model BUF30L jest dedykowany wyłącznie do modułów o wysokości ramy 30 mm. Dla paneli 35 mm należy zastosować uchwyt o oznaczeniu BUF35.
• Czy produkt wymaga dodatkowego malowania antykorozyjnego? Nie, aluminium EN AW-6063 posiada naturalną warstwę pasywną, która skutecznie chroni metal przed utlenianiem w warunkach zewnętrznych.
• Czy uchwyty są sprzedawane w komplecie ze śrubami? Zazwyczaj uchwyty sprzedawane są jako osobne komponenty, co pozwala na indywidualny dobór długości śruby i rodzaju wpustu do konkretnego profilu montażowego.
