Bloki mostków trójfazowych | 220221 Eaton

Alternatywny kod produktu: B3.0/3-PKZ4

Opis i Kluczowe Cechy

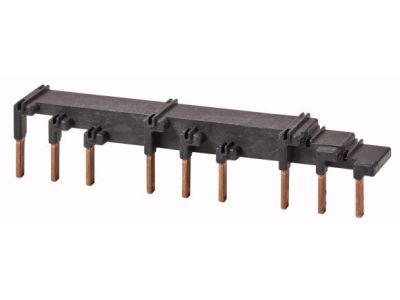

Blok mostków trójfazowych (symbol 220221) to 3-biegunowe złącze szyny zbiorczej dedykowane do modułów zasilania z serii 3 PKZM4, które nie są wyposażone w styk pomocniczy ani wyzwalanie napięciowe montowane wzdłużnie. Dzięki prądowi znamionowemu I_u = 128 A i napięciu znamionowemu U_e = 690 V zapewnia pewne i bezpieczne łączenie obwodów w instalacach przemysłowych. Długość 165 mm oraz ochrona przed bezpośrednim kontaktem podnoszą poziom bezpieczeństwa podczas eksploatacji.

• Prąd znamionowy I_u = 128 A: umożliwia bezpieczne przewodzenie dużych obciążeń w rozdzielnicach bez ryzyka przegrzania złącza.
• Napięcie znamionowe U_e = 690 V: przeznaczone do pracy w sieciach o podwyższonym napięciu, typowych dla instalacji przemysłowych.
• Ochrona przed kontaktem bezpośrednim: zintegrowane osłony minimalizują ryzyko przypadkowego dotknięcia części przewodzących podczas montażu i serwisu.
• Możliwość rozbudowy przez montaż obrotowy: umożliwia elastyczne łączenie kolejnych bloków mostków wzdłuż szyny, ułatwiając rozbudowę rozdzielnic.
• Długość 165 mm: kompaktowe wymiary dopasowane do standardowej modułowości aparatury, oszczędzają miejsce w szafie sterowniczej.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przeznaczony jest do montażu w instalacjach zgodnych z dyrektywą niskonapięciową (LVD) oraz standardami bezpieczeństwa dla aparatury łączeniowej.

Zastosowanie

Blok mostków trójfazowych znajduje zastosowanie w rozdzielnicach przemysłowych i komercyjnych, gdzie wymagane jest niezawodne łączenie modułów zasilania serii 3 PKZM4. Szczególnie polecany w systemach dystrybucji energii i sterowania maszyn.

• Łączenie torów zasilania w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie szyn zbiorczych dla modułów przełączników bezpiecznikowych i odłączników.
• Rozbudowa istniejących układów zasilania w szafach sterowniczych – dzięki montażowi obrotowemu.
• Instalacje w obiektach przemysłowych o napięciu do 690 V i prądzie do 128 A.

Wskazówki Montażowe

Montaż bloku mostków trójfazowych może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Elementy montuje się na szynie TH35 (DIN), a moment dokręcania śrub oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Przed uruchomieniem instalacji należy sprawdzić poprawność połączeń oraz skuteczność ochrony przed kontaktem bezpośrednim.

FAQ

• Czy blok mostków posiada wbudowane zabezpieczenie przeciwzwarciowe? Nie, blok mostków jest wyłącznie złączem szyny zbiorczej. Zabezpieczenie nadmiarowe należy zapewnić w obwodzie głównym za pomocą odpowiednich wyłączników lub bezpieczników.
• Jaki stopień ochrony IP ma ten produkt? Producent nie podaje konkretnego stopnia IP w danych technicznych; w standardowej rozdzielnicy IP20 ochrona przed kontaktem bezpośrednim jest zapewniona przez konstrukcję bloku.
• Czy można go używać z modułami PKZM4 wyposażonymi w styk pomocniczy lub wyzwalanie napięciowe? Blok przeznaczony jest dla modułów bez tych elementów zamontowanych wzdłużnie. W przypadku modułów z takim wyposażeniem należy sprawdzić kompatybilność mechaniczną – zwykle wymagają one oddzielnego łączenia.
