Blokada wzajemna mechaniczno-elektryczna do AF09…AF38, 2NC, VEM4, zaciski śrubowe | 1SBN030111R1000 ABB

Alternatywny kod produktu: 1SBN030111R1000

Opis i Kluczowe Cechy

Blokada wzajemna mechaniczno-elektryczna VEM4 (symbol 1SBN030111R1000) firmy ABB przeznaczona jest do montażu side-by-side dwóch styczników serii AF09…AF38 lub AFC09…AFC38. Zestaw łączy w sobie mechaniczną blokadę uniemożliwiającą jednoczesne załączenie oraz elektryczne blokowanie cewek za pomocą dwóch wbudowanych styków normalnie zamkniętych (2NC). Rozwiązanie to redukuje ilość okablowania nawet o 50% w porównaniu z konwencjonalną blokadą elektryczną, a przy tym nie zwiększa szerokości zestawu – elementy montuje się bezpośrednio na stycznikach.

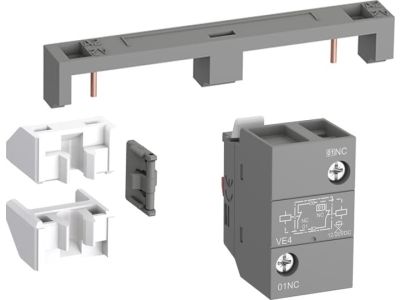

• Kompletny zestaw: zawiera mechaniczny blok blokujący VM4, dwa klipsy mocujące BB4 oraz elektryczny blok blokujący VE4 z przyłączem A2-A2 – gotowy do montażu bez potrzeby dokupowania dodatkowych akcesoriów.
• Dwa styki normalnie zamknięte (2NC): wbudowane w blok VE4 łączą się z cewkami obu styczników, zapewniając niezawodną blokadę elektryczną – ryzyko równoczesnego załączenia jest wyeliminowane.
• Oszczędność czasu i okablowania: konstrukcja bloku VE4 redukuje liczbę połączeń elektrycznych nawet o 50% względem tradycyjnych rozwiązań, co przyspiesza montaż i zmniejsza ryzyko błędów.
• Montaż side-by-side bez dodatkowej szerokości: blokada nie zwiększa gabarytów zestawu dwóch styczników – idealna do kompaktowych rozdzielnic i szaf sterowniczych.
• Dedykowana do styczników AF09…AF38 oraz AFC09…AFC38: produkt zaprojektowany dla popularnej serii ABB, gwarantujący pełną kompatybilność mechaniczną i elektryczną.

Zgodność z Normami

Blokada VEM4 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa dla aparatury łączeniowej, co potwierdza jego niezawodność w zastosowaniach przemysłowych i komercyjnych. Szczegółowe numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Blokada wzajemna VEM4 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne przełączanie między dwoma źródłami zasilania lub uniemożliwienie równoczesnej pracy dwóch odbiorników. Dzięki kompaktowej budowie i dwóm poziomom blokowania (mechaniczna + elektryczna) sprawdza się w układach o podwyższonych wymaganiach dotyczących niezawodności.

• Przełączanie zasilania awaryjnego (sieć – agregat, sieć – UPS) w szafach rozdzielczych.
• Sterowanie silnikami w układach rewersyjnych (np. napędy bram, przenośniki) – zapobiega jednoczesnemu załączeniu kierunku obrotów.
• Automatyka budynkowa – zmiana źródła zasilania w instalacjach HVAC, pompach, wentylatorach.
• Blokada wzajemna styczników w systemach z priorytetem obciążenia (np. odłączanie odbiorników niepriorytetowych).

Wskazówki Montażowe

Montaż blokady VEM4 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od wszystkich obwodów. Styczniki montuje się na szynie TH35 (DIN) w rozdzielnicy; blokadę mechaniczną VM4 zakłada się na dwa styczniki ustawione obok siebie, a blok VE4 mocuje z przodu. Elektryczne połączenie bloku VE4 z cewkami styczników wykonuje się za pomocą przyłącza A2-A2 – nieprawidłowe podłączenie może uniemożliwić poprawne działanie blokady. Momenty dokręcania zacisków oraz przekroje przewodów należy dobierać zgodnie z wytycznymi w karcie katalogowej danego stycznika.

FAQ

• Czy blokada VEM4 wymaga dodatkowego zasilania? Nie – blok VE4 jest elementem pasywnym, łączącym styki NC z cewkami styczników. Nie wymaga zewnętrznego napięcia; jego działanie opiera się na potencjale z obwodów sterowania styczników.
• Jaki jest stopień ochrony blokady VEM4? Producent nie podaje konkretnej wartości IP. Dla aparatury montowanej wewnątrz rozdzielnic standardowo przyjmuje się ochronę IP20 (brak ochrony przed wilgocią i pyłem) – blokada może być stosowana wyłącznie w suchych pomieszczeniach, w zamkniętych szafach sterowniczych.
• Czy styki blokady są normalnie zamknięte (NC) czy normalnie otwarte (NO)? Blok VE4 wyposażony jest w dwa styki normalnie zamknięte (2NC). Oznacza to, że w stanie spoczynku (gdy żaden ze styczników nie jest załączony) styki są zwarte. Po załączeniu jednego stycznika odpowiedni styk NC rozłączą się, blokując załączenie drugiego.
