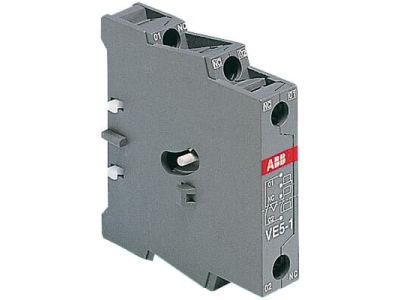

Blokada wzajemna mechaniczno-elektryczna do A9…A40, 2NC, VE5-1, zaciski śrubowe | 1SBN030110R1000 ABB

Alternatywny kod produktu: 1SBN030110R1000

Opis i Kluczowe Cechy

Blokada wzajemna VE5-1 (symbol 1SBN030110R1000) to urządzenie łączące funkcje blokady mechanicznej i elektrycznej, dedykowane do współpracy ze stycznikami serii A9…A40. Zapewnia wzajemne zablokowanie dwóch styczników, uniemożliwiając ich jednoczesne załączenie – kluczowe zabezpieczenie w układach nawrotnych, przełącznych oraz rozrusznikach gwiazda-trójkąt.

• Blokada mechaniczna i elektryczna: Uniemożliwia jednoczesne załączenie dwóch styczników, eliminując ryzyko zwarć i uszkodzeń układu.
• 2 styki blokujące NC (normalnie zwarte): Wbudowane styki NO/NC pozwalają na tworzenie blokady elektrycznej poprzez odpowiednie okablowanie cewek styczników.
• Zaciski śrubowe: Umożliwiają pewne i trwałe połączenie przewodów, dostosowane do standardowych przekrojów przewodów w instalacjach przemysłowych.
• Zgodność z stycznikami A9…A40: Przeznaczona do montażu z popularnymi stycznikami tej serii, zapewniając pełną kompatybilność i niezawodność.
• Prosta instalacja: Montaż na szynie DIN lub bezpośrednio na styczniku – kompaktowa budowa ułatwia integrację z aparaturą modułową.

Zgodność z Normami

Blokada VE5-1 spełnia wymagania norm europejskich dotyczących bezpieczeństwa maszyn i układów elektrycznych. Posiada deklarację zgodności CE oraz jest zaprojektowana zgodnie z normami VDE i IEC.

Zastosowanie

Blokada wzajemna VE5-1 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezwzględne zabezpieczenie przed jednoczesnym załączeniem dwóch styczników.

• Układy nawrotne styczników – zabezpieczenie przed zwarciem faz.
• Rozruszniki gwiazda-trójkąt – uniemożliwiają nieprawidłowe przełączenie.
• Układy przełączne (np. zasilanie sieciowe/awaryjne) – blokada wzajemna chroni przed niekontrolowanym załączeniem.
• Maszyny przemysłowe z wieloma obwodami sterowania – zapewnia bezpieczeństwo personelu i trwałość układu.

Wskazówki Montażowe

Montaż blokady powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające układ. Blokadę VE5-1 montować na szynie DIN lub bezpośrednio na styczniku A9…A40, zgodnie z instrukcją producenta stycznika. Zaciski śrubowe dokręcić z odpowiednim momentem (zalecane użycie klucza dynamometrycznego), aby zapewnić pewny kontakt elektryczny. Po montażu przeprowadzić testy działania układu blokady przed uruchomieniem maszyny.

FAQ

• Czy blokada VE5-1 współpracuje ze wszystkimi stycznikami serii A? Blokada jest dedykowana do styczników serii A9 do A40 – sprawdź kompatybilność z konkretnym modelem stycznika przed montażem.
• Jakie styki posiada blokada VE5-1? Blokada wyposażona jest w 2 styki blokujące NC (normalnie zwarte), które należy podłączyć do cewek styczników zgodnie z diagramem blokady.
• Czy blokada zapobiega zwarciu w układzie? Tak – blokada mechaniczna uniemożliwia fizyczne załączenie dwóch styczników, a styki NC tworzą dodatkową blokadę elektryczną w układzie sterowania.
