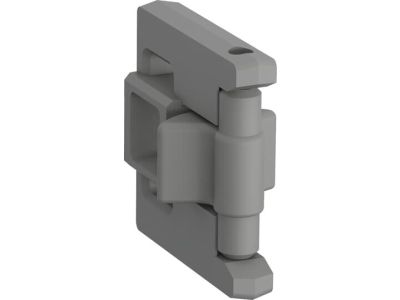

Blokada wzajemna mechaniczna do AF40…AF96, VM96-4 | 1SBN033405T1000 ABB

Opis i Kluczowe Cechy

Blokada wzajemna mechaniczna ABB VM96-4 o numerze katalogowym 1SBN033405T1000 to zaawansowane akcesorium dedykowane dla profesjonalnych systemów automatyki i sterowania. Została zaprojektowana specjalnie do współpracy ze stycznikami serii AF40, AF52, AF65, AF80 oraz AF96, a także ich wariantami AFC i AFS. Kluczową cechą tego komponentu jest umożliwienie blokowania dwóch styczników montowanych obok siebie (side-by-side) bez zwiększania całkowitej szerokości zestawu, co jest krytyczne w przypadku ograniczonej przestrzeni w rozdzielnicach elektrycznych.

• Bezpieczeństwo operacyjne: Mechanizm fizycznie uniemożliwia jednoczesne zamknięcie dwóch styczników, co eliminuje ryzyko wystąpienia zwarcia międzyfazowego w układach przełączających.
• Kompaktowa konstrukcja: Dzięki innowacyjnej budowie, blokada VM96-4 nie wymaga dodatkowego miejsca na szynie DIN, integrując się idealnie z obrysem styczników.
• Kompletny zestaw: Produkt dostarczany jest z dwoma klipsami mocującymi BB4, które gwarantują stabilne i trwałe połączenie mechaniczne między aparatami.
• Wszechstronność: Kompatybilność z wersjami 3-biegunowymi oraz 4-biegunowymi pozwala na szerokie spektrum zastosowań w różnych konfiguracjach sieciowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami jakościowymi grupy ABB. Blokada VM96-4 spełnia wymagania norm dotyczących aparatury niskiego napięcia, co potwierdza jej niezawodność w trudnych warunkach przemysłowych. Zastosowane materiały są odporne na starzenie termiczne oraz wibracje, co jest zgodne z wymogami dla komponentów montowanych w szafach sterowniczych pracujących pod dużym obciążeniem.

Zastosowanie

Blokada mechaniczna VM96-4 znajduje szerokie zastosowanie w układach, gdzie priorytetem jest wykluczenie jednoczesnej pracy dwóch źródeł zasilania lub kierunków obrotów silnika. Główne obszary wykorzystania to:

• Układy nawrotne (lewo/prawo): Zabezpieczenie silników indukcyjnych przed jednoczesnym podaniem napięcia na uzwojenia odpowiadające za przeciwne kierunki wirowania.
• Układy SZR (Samoczynne Załączanie Rezerwy): Mechaniczne wymuszenie separacji między zasilaniem podstawowym a rezerwowym.
• Przełączniki gwiazda-trójkąt: Jako element zabezpieczający sekwencję przełączeń w rozbudowanych układach rozruchowych.
• Systemy bezpieczeństwa AFS: Współpraca ze stycznikami bezpieczeństwa w aplikacjach wymagających najwyższego poziomu niezawodności.

Wskazówki Montażowe

Instalacja blokady VM96-4 jest intuicyjna, jednak wymaga zachowania precyzji w celu zapewnienia poprawnego działania mechanizmu ryglowania:

• Przygotowanie: Przed montażem należy upewnić się, że oba styczniki są odłączone od napięcia zasilania.
• Pozycjonowanie: Blokadę należy umieścić pomiędzy dwoma stycznikami serii AF40...AF96 przed ich ostatecznym zatrzaśnięciem na szynie DIN.
• Zastosowanie klipsów BB4: Należy użyć dołączonych klipsów mocujących BB4, aby trwale scalić obudowy styczników, co zapobiegnie ich rozsuwaniu się podczas pracy mechanicznej.
• Weryfikacja: Po zamontowaniu, przed podłączeniem elektrycznym, należy ręcznie sprawdzić, czy przy wciśniętym zworniku jednego stycznika, próba wciśnięcia drugiego kończy się blokadą.

FAQ

• Czy blokada VM96-4 zwiększa szerokość zestawu styczników? Nie, konstrukcja blokady pozwala na montaż bez dodatkowej szerokości, co oszczędza miejsce w rozdzielnicy.
• Z jakimi seriami styczników współpracuje ten model? Blokada jest kompatybilna ze stycznikami ABB z serii AF40 do AF96, w tym wersjami AFC oraz AFS.
• Czy zestaw zawiera elementy montażowe? Tak, w opakowaniu znajdują się 2 klipsy mocujące BB4 niezbędne do poprawnej instalacji.
• Czy można stosować tę blokadę w układach 4-biegunowych? Tak, blokada VM96-4 jest w pełni przystosowana do pracy zarówno ze stycznikami 3-biegunowymi, jak i 4-biegunowymi.
