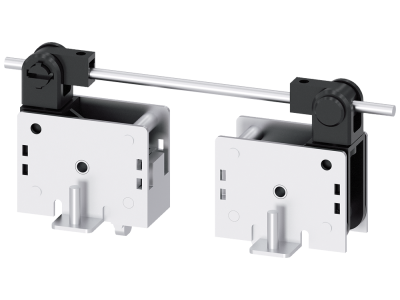

Blokada tylna z drążkiem wyposażenie dodatkowe do: 3VA51-54; 3VA61-64 | 3VA9078-0VM10 Siemens

Alternatywny kod produktu: 3VA90780VM10

Opis i Kluczowe Cechy

Blokada tylna z drążkiem (symbol 3VA9078-0VM10) to akcesorium przeznaczone do współpracy z wyłącznikami kompaktowymi serii 3VA51-54 oraz 3VA61-64. Pozwala na mechaniczną blokadę dźwigni wahliwej w pozycji ON lub OFF, zabezpieczając układ przed niedozwolonymi zmianami stanu. Mechanizm ryglowania umożliwia blokadę do trzech sąsiadujących wyłączników, tworząc spójny system zabezpieczeń.

• Blokada do 3 wyłączników: Zwiększa bezpieczeństwo instalacji poprzez grupowe zablokowanie sąsiadujących urządzeń w wybranej pozycji (ON/OFF).
• Mechanizm ryglowania w pozycji ON/OFF: Zapewnia pewne utrzymanie dźwigni w wybranej pozycji, uniemożliwiając nieautoryzowaną zmianę stanu.
• Zastosowanie z prętem blokującym: Umożliwia elastyczne konfiguracje blokad w rozdzielnicach i szafach sterowniczych.
• Kompatybilność z seriami 3VA51-54 i 3VA61-64: Jedno rozwiązanie dla kluczowych modeli wyłączników kompaktowych w instalacjach przemysłowych.
• Wyposażenie dodatkowe do 3VA: Rozszerza funkcjonalność bazowych wyłączników, zwiększając ich bezpieczeństwo eksploatacyjne.

Zgodność z Normami

Blokada tylna z drążkiem spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowana zgodnie z normami bezpieczeństwa dla aparatury łączeniowej niskiego napięcia, w szczególności dotyczącymi blokad mechanicznych i ryglowań w instalacjach przemysłowych.

Zastosowanie

Blokada tylna z drążkiem przeznaczona jest do instalacji wymagających dodatkowej ochrony przed nieuprawnioną manipulacją stanem wyłącznika lub ryzykiem przypadkowego załączenia/zgaśnięcia układu.

• Blokada grupowa wyłączników w rozdzielnicach przemysłowych – zabezpieczenie personelu podczas prac konserwacyjnych.
• Instalacje maszyn i urządzeń wymagających trwałej blokady w pozycji OFF podczas serwisu.
• Szafy sterownicze w obiektach krytycznych – ochrona przed nieautoryzowanym dostępem do kluczowych obwodów.
• Systemy automatyki przemysłowej – integralna część zabezpieczeń przeciwporażeniowych.

Wskazówki Montażowe

Montaż blokady powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Blokadę montować zgodnie z dokumentacją techniczną wyłącznika kompaktowego 3VA – dźwignię wahliwą ustawić w żądanej pozycji (ON/OFF), a następnie zablokować drążkiem tylnym. Upewnić się, że mechanizm ryglujący działa płynnie i nie powoduje naprężeń w konstrukcji. Po montażu przeprowadzić test funkcjonalny blokady.

FAQ

• Czy blokada 3VA9078-0VM10 wymaga specjalnego narzędzia do montażu? Nie – blokada montowana jest ręcznie z wykorzystaniem standardowych narzędzi elektrycznych. Dokładny proces montażu opisany jest w dokumentacji technicznej wyłącznika 3VA.
• Czy blokada działa w obu pozycjach (ON i OFF)? Tak – mechanizm pozwala na ryglowanie dźwigni zarówno w położeniu załączonym (ON), jak i wyłączonym (OFF).
• Do jakich serii wyłączników kompaktowych 3VA jest kompatybilna? Blokada przeznaczona jest do współpracy z seriami 3VA51-54 oraz 3VA61-64. Kompatybilność z innymi modelami nie jest gwarantowana.
