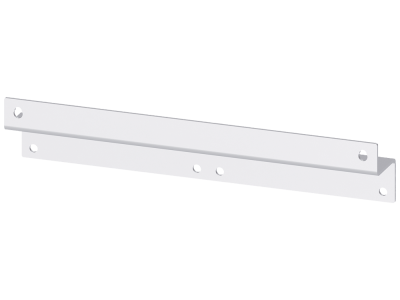

Tylna rama montażowa zamka, wyposażenie do 3VA1/2 do 630 A | 3VA9088-0VK10 Siemens

Alternatywny kod produktu: 3VA90880VK10

Opis i Kluczowe Cechy

Tylna rama montażowa zamka Siemens o indeksie 3VA9088-0VK10 to akcesorium przeznaczone do wyłączników kompaktowych serii 3VA1/2 o prądzie znamionowym do 630 A. Umożliwia zainstalowanie zamka bębenkowego (typ Ronis), co pozwala na bezpieczne zaryglowanie wyłącznika w żądanej pozycji roboczej. Produkt został zaprojektowany do montażu na tylnej ścianie rozdzielnicy i umożliwia łączne blokowanie do trzech wyłączników, co zwiększa bezpieczeństwo obsługi w instalacjach przemysłowych.

• Kompatybilność z serią 3VA1/2 do 630 A: uniwersalne dopasowanie do popularnych wyłączników kompaktowych Siemens, co ułatwia integrację z istniejącymi rozdzielnicami.
• Blokada do 3 wyłączników jednocześnie: możliwość zaryglowania kilku źródeł zasilania w jednej pozycji – kluczowe przy serwisowaniu układów wieloźródłowych.
• Montaż zamka bębenkowego Ronis: zabezpieczenie przed nieautoryzowanym wyłączeniem lub włączeniem, zwiększające bezpieczeństwo personelu i ciągłość pracy.
• Solidna konstrukcja mechaniczna: zapewnia trwałość i niezawodność nawet w trudnych warunkach eksploatacyjnych w przemyśle.
• Łatwy montaż na tylnej ścianie rozdzielnicy: instalacja bez skomplikowanych przeróbek, zgodna z typowymi wymaganiami zabudowy.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Gwarantuje to bezpieczeństwo użytkowania i zgodność z wymaganiami stawianymi akcesoriom do aparatury modułowej w instalacjach przemysłowych.

Zastosowanie

Tylna rama montażowa zamka znajduje zastosowanie wszędzie tam, gdzie wymagane jest dodatkowe zabezpieczenie przed przypadkowym lub nieuprawnionym przełączeniem wyłączników kompaktowych Siemens 3VA1/2. Sprawdza się w rozdzielnicach, szafach sterowniczych oraz układach automatyki budynkowej.

• Blokowanie wyłącznika w pozycji OFF – ochrona przed przypadkowym załączeniem podczas prac konserwacyjnych i serwisowych.
• Blokowanie wyłącznika w pozycji ON – zapobieganie wyłączeniu przez osoby nieupoważnione w krytycznych obwodach.
• Łączne blokowanie do 3 wyłączników – synchronizacja wyłączania w układach wieloźródłowych (np. zasilanie awaryjne, przełączniki sieci).
• Element systemu zabezpieczeń w automatyce budynkowej i przemyśle – zgodność z wymogami ryglowania w strefach o podwyższonym ryzyku.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Ramę montuje się na tylnej ścianie rozdzielnicy (zalecana szyna TH35 lub płyta montażowa) zgodnie z dokumentacją techniczną producenta. Momenty dokręcania śrub oraz przekroje przewodów ochronnych należy dobrać według zaleceń producenta wyłącznika i ramy. Niedopuszczalne jest użytkowanie produktu bez prawidłowo zamontowanego zamka bębenkowego.

FAQ

• Czy rama pasuje do wszystkich wyłączników kompaktowych Siemens 3VA? Jest przeznaczona wyłącznie do wyłączników serii 3VA1/2 o prądzie znamionowym do 630 A. Do innych serii mogą być wymagane inne akcesoria.
• Czy zamek bębenkowy jest dołączony do zestawu? Nie, rama montażowa służy wyłącznie do montażu zamka (typ Ronis). Zamek należy dokupić osobno jako osobne akcesorium.
• Jakie jest maksymalne obciążenie mechaniczne ramy? Szczegółowe dane wytrzymałościowe znajdują się w dokumentacji technicznej producenta. Rama została zaprojektowana do współpracy z wyłącznikami o prądach do 630 A, co gwarantuje odpowiednią nośność w typowych zastosowaniach.
