Tylne zamknięcie z prętem do modułów wtykowych i modułów wsuwanych, wyposażenie | 3VA9088-0VM30 Siemens

Alternatywny kod produktu: 3VA90880VM30

Opis i Kluczowe Cechy

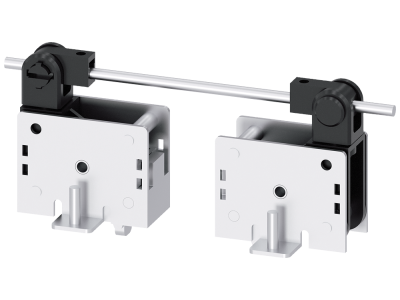

Tylne zamknięcie z prętem 3VA9088-0VM30 to akcesorium firmy Siemens przeznaczone do modułów wtykowych i wsuwanych wyłączników kompaktowych serii 3VA. Umożliwia mechaniczne blokowanie wyłączników w pozycji OFF lub ON, zabezpieczając przed nieuprawnionym przełączeniem. Dzięki konstrukcji z prętem zapewnia ryglowanie do trzech wyłączników jednocześnie, co zwiększa bezpieczeństwo w rozdzielnicach przemysłowych.

• Przeznaczenie do wyłączników 3VA11-15 i 3VA20-24: kompatybilność z szeroką gamą wyłączników kompaktowych Siemens – łatwe dopasowanie bez modyfikacji.
• Blokada w pozycji OFF i ON: uniemożliwia przypadkowe lub nieautoryzowane włączenie/wyłączenie obwodu – kluczowe dla bezpieczeństwa personelu i ochrony instalacji.
• Możliwość ryglowania do 3 wyłączników jednocześnie: scentralizowane zabezpieczenie kilku obwodów przy użyciu jednego mechanizmu – oszczędność miejsca i czasu.
• Wersja z prętem dla modułów wtykowych i wsuwanych: elastyczny montaż w zależności od konfiguracji rozdzielnicy – wsparcie dla różnych metod instalacji.
• Pasuje do zamków bębenkowych Ronis i cięgien Bowdena: możliwość rozbudowy o dodatkowe zabezpieczenia (zamek lub zdalne odblokowanie) – modułowość i adaptacja do wymogów obiektu.

Zgodność z Normami

Produkt jest przeznaczony do współpracy z wyłącznikami kompaktowymi Siemens 3VA, które spełniają wymagania odpowiednich norm międzynarodowych. Tylne zamknięcie posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Nie podano konkretnych numerów norm w danych producenta – przy montażu należy kierować się ogólnymi przepisami dla aparatury elektrycznej.

Zastosowanie

Tylne zamknięcie z prętem 3VA9088-0VM30 stosuje się wszędzie tam, gdzie wymagane jest mechaniczne ryglowanie wyłączników kompaktowych w celu uniemożliwienia przypadkowej zmiany stanu roboczego. Znajduje zastosowanie w rozdzielnicach przemysłowych, budynkach użyteczności publicznej oraz instalacjach wymagających dodatkowego poziomu bezpieczeństwa.

• Blokada wyłącznika w pozycji wyłączonej (OFF) podczas prac serwisowych lub konserwacyjnych – ochrona przed ponownym załączeniem.
• Zabezpieczenie przed nieuprawnionym włączeniem obwodu w strefach dostępnych dla osób nieupoważnionych (np. magazyny, hale produkcyjne).
• Łączenie do trzech wyłączników w jeden mechanizm ryglujący – scentralizowane odcięcie zasilania dla kilku linii jednocześnie.
• Współpraca z zamkami Ronis lub cięgnem Bowdena w systemach zdalnego ryglowania – automatyka budynkowa i przemysłowa.

Wskazówki Montażowe

Montaż tylnego zamknięcia 3VA9088-0VM30 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od wyłączników kompaktowych. Zamknięcie montuje się bezpośrednio na wyłączniku zgodnie z instrukcją producenta – dla modułów wtykowych lub wsuwanych. Nie wymaga szyny TH35, ponieważ jest przykręcane do wyłącznika. Momenty dokręcania śrub muszą być zgodne z dokumentacją techniczną. Przekrój przewodów (jeśli dotyczy) dobrać do prądu obwodu. Po montażu sprawdzić poprawność blokady w obu pozycjach.

FAQ

• Czy to zamknięcie pasuje do wszystkich wyłączników serii 3VA? Producent podaje kompatybilność z wyłącznikami 3VA11-15 oraz 3VA20-24. Dla innych modeli należy sprawdzić katalog Siemens.
• Czy można blokować więcej niż 3 wyłączniki jednocześnie? Zgodnie z danymi technicznymi blokada tylna z prętem umożliwia ryglowanie do 3 wyłączników. Nie należy przekraczać tej liczby.
• Czy wymaga dodatkowych narzędzi do montażu? Montaż wykonuje się przy użyciu standardowych narzędzi ręcznych (klucz imbusowy, wkrętak). Wszystkie elementy mocujące są dostarczone w zestawie.
