Blokada ręczna/przełącznik zasilania dla aparatów 4P | 406316 Legrand

Opis i Kluczowe Cechy

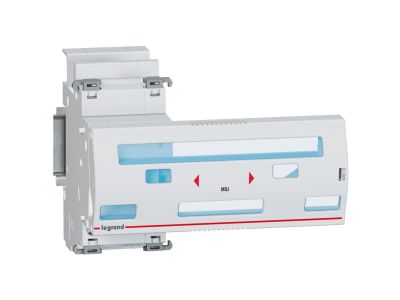

Blokada ręczna/przełącznik zasilania (symbol 406316) to mechaniczne akcesorium przeznaczone do aparatów modułowych 4P o szerokości 4 modułów. Umożliwia bezpieczne ręczne przełączanie zasilania między podstawowym a rezerwowym źródłem, jednocześnie blokując możliwość załączenia obu źródeł równocześnie. Konstrukcja oparta na solidnej blokadzie mechanicznej gwarantuje niezawodność w krytycznych aplikacjach wymagających priorytetu zasilania.

• Przeznaczenie dla aparatów 4P: dedykowana do współpracy z aparatami modułowymi 4-biegunowymi, zapewniając pełną separację wszystkich biegunów.
• Szerokość 4 modułów: kompaktowy wymiar ułatwiający montaż w standardowych rozdzielnicach modułowych (zgodnych z szyną TH35).
• Blokada mechaniczna przed jednoczesnym załączeniem: eliminuje ryzyko zwarcia między źródłami i przeciążeń instalacji – kluczowe dla bezpieczeństwa i ciągłości dostaw.
• Ręczne przełączanie źródła zasilania: prosta, intuicyjna obsługa bez konieczności stosowania dodatkowych układów sterowania – idealna do zastosowań awaryjnych i serwisowych.
• Wytrzymała konstrukcja: elementy wykonane z materiałów odpornych na obciążenia mechaniczne, dostosowane do wielokrotnego użytku w warunkach rozdzielnic przemysłowych i domowych.

Zgodność z Normami

Blokada ręczna została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz standardem DIN dla osprzętu modułowego. Posiada oznaczenie CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej dotyczących kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania. Szczegółowe parametry dotyczące konkretnych norm (np. IEC/EN) dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Blokada ręczna znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie między dwoma źródłami zasilania z zachowaniem bezwzględnej blokady przeciwrównoległej. Typowe scenariusze użycia:

• Przełączanie między siecią energetyczną a agregatem prądotwórczym w instalacjach rezerwowych.
• Przełączanie między siecią a zasilaczem UPS w obwodach krytycznych (np. serwerownie, sterowniki PLC).
• Sterowanie priorytetem zasilania w rozdzielnicach bytowych i przemysłowych – odcinanie mniej ważnych odbiorów w przypadku zaniku jednego źródła.
• Zastosowanie w automatyce budynkowej jako element ręcznego bypassu dla obwodów oświetlenia ewakuacyjnego lub gniazd serwisowych.

Wskazówki Montażowe

Montaż blokady ręcznej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP oraz znajomość instalacji elektrycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich obwodach. Blokadę montuje się na szynie DIN TH35 w rozdzielnicy modułowej, w bezpośrednim sąsiedztwie aparatów, które ma blokować. Należy zwrócić uwagę na kierunek działania dźwigni – zgodnie z dokumentacją producenta. Moment dokręcania śrub mocujących oraz przekrój przewodów musi być dobrany do prądu znamionowego zastosowanych aparatów zgodnie z projektem instalacji. Po zamontowaniu sprawdź mechaniczne działanie blokady (przełączanie między pozycjami) przed załączeniem napięcia.

FAQ

• Czy blokada ręczna 406316 pasuje do wszystkich aparatów modułowych 4P? Blokada jest dedykowana do aparatów o szerokości 4 modułów i liczbie biegunów 4P. Kompatybilność z konkretnymi modelami (np. wyłącznikami, przełącznikami) należy zweryfikować na podstawie danych producenta tych aparatów – często wymagane są odpowiednie wycięcia lub adaptery.
• Jakie jest napięcie i prąd znamionowy blokady? Blokada ręczna jest wyłącznie elementem mechanicznym – nie posiada własnych styków ani parametrów elektrycznych. Wartości napięcia i prądu zależą wyłącznie od aparatów, na których jest zamontowana. Należy dobrać je zgodnie z projektem instalacji.
• Czy blokada jest podświetlana? Nie. Produkt nie zawiera żadnych elementów elektronicznych ani podświetlenia LED. Jego działanie opiera się wyłącznie na mechanicznej blokadzie pozycji, widocznej na dźwigni (oznaczenie źródła).
