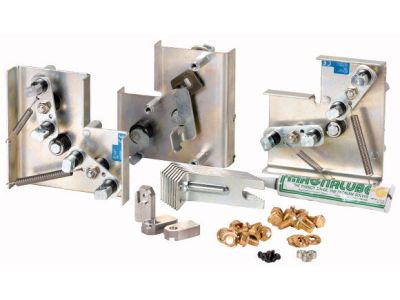

Blokada mechaniczna typ 32 stacjonarna do jednego IZMX16, IZMX-MIL32C-F16-1 | 184208 Eaton

Alternatywny kod produktu: IZMX-MIL32C-F16-1

Opis i Kluczowe Cechy

Blokada mechaniczna typu 32 w wersji stacjonarnej (numer katalogowy 184208) to dedykowane akcesorium do wyłączników serii IZMX16 oraz INX16. Umożliwia bezpieczne blokowanie do trzech wyłączników w systemie 2 z 3 – jednocześnie załączone mogą być maksymalnie dwa z nich. Rozwiązanie zwiększa bezpieczeństwo instalacji poprzez eliminację ryzyka przypadkowego załączenia wielu obwodów jednocześnie.

• Montaż stacjonarny: konstrukcja przystosowana do trwałego osadzenia w rozdzielnicy, co gwarantuje stabilność i powtarzalność blokowania.
• Blokada 2 na 1 / maks. 2 załączone: mechanizm uniemożliwia załączenie trzeciego wyłącznika, gdy dwa są już w pozycji ON – chroni przed przeciążeniem i błędami obsługi.
• Kompatybilność z IZMX16 i INX16: przeznaczona do wyłączników w obudowach o tym samym lub różnym rozmiarze, co ułatwia integrację w istniejących układach.
• Wymagane zestawy kablowe IZMX-MIL-CAB…: do poprawnego działania niezbędne są trzy oddzielne zestawy kablowe (wybierane indywidualnie dla każdego wyłącznika) – umożliwiają elastyczne łączenie blokady z obwodami.
• Bezpieczeństwo eksploatacji: mechaniczna blokada likwiduje możliwość jednoczesnego załączenia wszystkich trzech wyłączników, co ma kluczowe znaczenie w systemach wymagających redundancji lub sekwencyjnego przełączania.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada oznaczenie CE. Zastosowane materiały i konstrukcja zapewniają niezawodność w warunkach przemysłowych, zgodną z ogólnymi standardami bezpieczeństwa dla aparatury rozdzielczej.

Zastosowanie

Blokada mechaniczna znajduje zastosowanie wszędzie tam, gdzie wymagana jest kontrola nad sekwencją załączania kilku wyłączników – szczególnie w układach zasilania rezerwowego i systemach z priorytetem obciążeń.

• W rozdzielnicach głównych i podrozdzielniach przemysłowych – blokada zapobiega przeciążeniu linii przy jednoczesnym załączaniu wielu odbiorów.
• W systemach zasilania awaryjnego (np. przełączanie sieć – agregat) – zapewnia, że tylko jeden lub dwa źródła są aktywne w danej chwili.
• W automatyce budynkowej przy sterowaniu obwodami oświetlenia awaryjnego, wentylacji lub pomp – wymusza prawidłową kolejność załączania.
• W układach z transformatorami lub silnikami – blokada chroni przed równoczesnym startem dużych odbiorników, co mogłoby przeciążyć instalację.

Wskazówki Montażowe

Montaż blokady mechanicznej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od wszystkich wyłączników. Blokadę mocuje się w sposób stacjonarny do konstrukcji rozdzielnicy (szyna TH35 lub płyta montażowa zgodna z dokumentacją). Dokręcanie śrub należy przeprowadzić z momentem podanym przez producenta w instrukcji. Przekrój przewodów w zestawach kablowych IZMX-MIL-CAB… dobrać do prądu znamionowego wyłączników. Nie wolno samodzielnie modyfikować elementów blokady.

FAQ

• Czy blokada pasuje do wyłączników innych producentów niż seria IZMX16? Nie, konstrukcja jest dedykowana wyłącznie wyłącznikom z serii IZMX16 oraz INX16 (Eaton). Do innych modeli należy stosować odpowiednie akcesoria.
• Czy do działania blokady potrzebne są dodatkowe elementy? Tak, wymagane są trzy zestawy kablowe IZMX-MIL-CAB… (numery dobierane indywidualnie do każdego wyłącznika). Zestawy nie są dołączone do blokady i należy je zamówić osobno.
• Jakie jest maksymalne dopuszczalne obciążenie prądowe wyłączników w tej blokadzie? Blokada mechaniczna nie określa wartości prądowej – jej parametry zależą od zastosowanych wyłączników IZMX16/INX16. Należy sprawdzić dane techniczne konkretnego wyłącznika.
