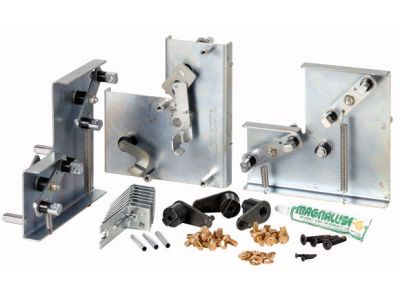

Blokada mechaniczna typ 31/33 stacjonarna do jednego IZMX40, IZMX-MIL3133C-F40-1 | 184210 Eaton

Alternatywny kod produktu: IZMX-MIL3133C-F40-1

Opis i Kluczowe Cechy

Blokada mechaniczna stacjonarna typu 33 (symbol 184210) przeznaczona do wyłączników IZMX40 oraz INX40. Umożliwia bezpieczne blokowanie do trzech wyłączników o tym samym lub różnym rozmiarze obudowy, realizując logiczną sekwencję: wyłącznik B może zostać załączony tylko wtedy, gdy wyłączniki A i C są wyłączone; gdy B jest wyłączone, A i C mogą być załączone. Dodatkowo wymagane są dwa zestawy kabli IZMX-MIL-CAB… o odpowiedniej długości (wybierane osobno).

• Stacjonarny montaż: trwałe mocowanie w rozdzielnicy – brak ruchomych elementów zewnętrznych zwiększa niezawodność.
• Blokada typu 33 dla 3 wyłączników: umożliwia realizację priorytetowego przełączania (B tylko gdy A i C wyłączone) – kluczowe w aplikacjach wymagających gwarantowanego zasilania.
• Kompatybilność z IZMX40 i INX40: dedykowane akcesorium do serii wyłączników, zapewnia precyzyjne dopasowanie i łatwy montaż.
• Wymagane zestawy kablowe IZMX-MIL-CAB…: dwa kable łączące blokadę z wyłącznikami – wybór długości zależny od konfiguracji szafy.
• Elastyczność obudów: obsługuje wyłączniki o różnych rozmiarach – nie wymaga jednorodnego wyposażenia.

Zgodność z Normami

Blokada mechaniczna została zaprojektowana zgodnie z wymaganiami norm europejskich oraz standardem DIN, co potwierdza certyfikat CE. Jej konstrukcja gwarantuje bezpieczną pracę w instalacjach niskiego napięcia, przy zachowaniu wymogów mechanicznego blokowania wyłączników.

Zastosowanie

Blokada stosowana jest w układach, gdzie wymagane jest bezwzględne uniemożliwienie jednoczesnego załączenia określonych wyłączników – szczególnie w aplikacjach krytycznych dla bezpieczeństwa.

• Przełączanie źródeł zasilania w rozdzielnicach głównych (np. sieć – agregat) – sekwencja B = źródło priorytetowe.
• Blokada konserwacyjna w układach z równoległymi odbiornikami – zabezpiecza przed przypadkowym załączeniem obwodu podczas prac serwisowych.
• Sterowanie logiczne w systemach automatyki budynkowej – wymusza odpowiednią kolejność załączania urządzeń.
• Instalacje przemysłowe z wymogiem selektywności – uniemożliwia włączenie zasilania do części instalacji, gdy inna część jest wyłączona.

Wskazówki Montażowe

Montaż blokady może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie od wszystkich współpracujących wyłączników. Blokadę mocuje się stacjonarnie (na płycie montażowej lub konstrukcji rozdzielnicy) zgodnie z instrukcją producenta. Należy dobrać dwa zestawy kablowe IZMX-MIL-CAB… o długości dostosowanej do odległości między blokadą a wyłącznikami. Momenty dokręcania śrub oraz przekroje przewodów – według dokumentacji technicznej wyłączników IZMX40/INX40. Po zakończeniu montażu sprawdź poprawność działania sekwencji blokady przed ponownym podaniem napięcia.

FAQ

• Czy blokada jest kompatybilna z wyłącznikami o różnych rozmiarach obudowy? Tak, typ 33 obsługuje trzy wyłączniki IZMX40 lub INX40 o tym samym lub różnym rozmiarze obudowy.
• Czy do działania blokady potrzebne są dodatkowe elementy? Tak, wymagane są dwa zestawy kabli IZMX-MIL-CAB… o odpowiedniej długości (wybierane osobno).
• Jakie jest działanie blokady – który wyłącznik ma priorytet? Wyłącznik B można załączyć tylko wtedy, gdy A i C są wyłączone. Gdy B jest wyłączone, A i C mogą być załączone – zapewnia to bezpieczne przełączanie między źródłami.
