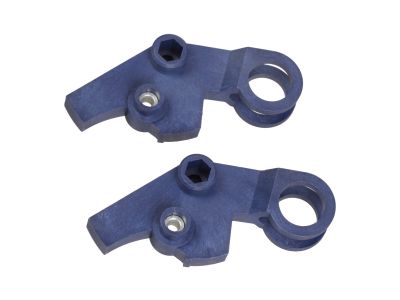

Blokada mechaniczna TeSys F do 2 poziomych styczników | LA9FG970 Schneider Electric

Opis i Kluczowe Cechy

Blokada mechaniczna TeSys F o symbolu LA9FG970 to dedykowane akcesorium dla dwóch poziomych styczników z serii LC1F i CR1F. Zapewnia fizyczne uniemożliwienie jednoczesnego załączenia obu styczników, co jest kluczowe w aplikacjach wymagających odwracania kierunku obrotów silnika lub przełączania źródeł zasilania. Kompaktowa konstrukcja nie zwiększa znacząco wymiarów zestawu, a prosty montaż pozwala na szybkie wdrożenie w istniejących rozdzielnicach i szafach sterowniczych.

• Przeznaczenie do 2 styczników poziomych: Umożliwia bezpieczne blokowanie styczników umieszczonych obok siebie na tym samym poziomie, co oszczędza miejsce w szafie sterowniczej.
• Kompatybilność z LC1F i CR1F: Gwarantuje pewne dopasowanie i niezawodne działanie w połączeniu z popularnymi stycznikami TeSys F.
• Mechaniczny typ blokowania: Niezależny od napięcia – nie wymaga zasilania ani dodatkowych układów elektronicznych, co zwiększa bezpieczeństwo i niezawodność.
• Wzrost bezpieczeństwa instalacji: Zapobiega zwarciom międzyfazowym oraz uszkodzeniom mechanicznym urządzeń spowodowanym błędnym jednoczesnym załączeniem dwóch styków.
• Prosty montaż bez narzędzi pomiarowych: Blokada nakładana jest ręcznie na styczniki zgodnie z instrukcją producenta, co przyspiesza konfigurację układu.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Nie podano konkretnych numerów norm w danych technicznych, jednak jako element systemu TeSys F spełnia standardy jakości i niezawodności wymagane w aplikacjach przemysłowych.

Zastosowanie

Blokada mechaniczna LA9FG970 znajduje zastosowanie wszędzie tam, gdzie niezbędne jest bezpieczne przełączanie obwodów zasilania lub kierunku obrotów silnika. Sprawdza się szczególnie w połączeniu ze stycznikami TeSys F oraz przekaźnikami przeciążeniowymi LR9 lub wyłącznikami silnikowymi GV7, tworząc kompleksowe rozruszniki silników.

• Odwracanie kierunku obrotów silników w układach rewersyjnych (np. napędy klap, bram, przenośników).
• Przełączanie między dwoma źródłami zasilania (sieć / agregat prądotwórczy).
• Sterowanie obwodami o obciążeniach rezystancyjnych, indukcyjnych i pojemnościowych w przemyśle, infrastrukturze i budownictwie.
• Praca w trudnych warunkach serwisowych – styczniki TeSys F wraz z blokadą zapewniają wysoką wydajność w wymagających środowiskach.

Wskazówki Montażowe

Montaż blokady mechanicznej LA9FG970 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w całej instalacji. Blokadę należy zamocować na dwóch stycznikach ustawionych poziomo, zgodnie z instrukcją producenta – nie wymaga ona specjalnych narzędzi. Przekroje przewodów oraz momenty dokręcania połączeń muszą być dobrane zgodnie z dokumentacją techniczną zastosowanych styczników i obowiązującymi przepisami.

FAQ

• Czy blokada LA9FG970 pasuje do styczników LC1F? Tak, jest dedykowana do wszystkich styczników z serii LC1F oraz CR1F w układzie poziomym.
• Czy można użyć tej blokady ze stycznikami innych serii? Nie – przeznaczona jest wyłącznie do styczników TeSys F (LC1F, CR1F). Stosowanie z innymi modelami może skutkować nieprawidłowym działaniem i utratą bezpieczeństwa.
• Czy montaż wymaga odkręcania styczników? Nie – blokada nakładana jest bezpośrednio na korpusy styczników, bez konieczności demontażu. Należy upewnić się, że styczniki są prawidłowo zamocowane na szynie lub płycie montażowej.
