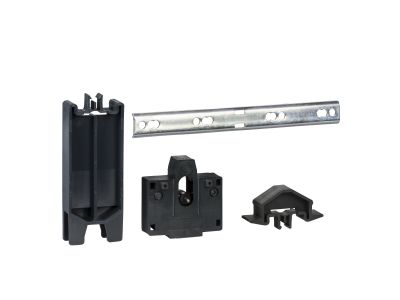

Blokada mechaniczna TeSys do LC1D40/65 | LA9D50978 Schneider Electric

Opis i Kluczowe Cechy

Blokada mechaniczna i elektryczna Schneider Electric z serii TeSys, o numerze katalogowym LA9D50978, to zaawansowane rozwiązanie konstrukcyjne dedykowane do profesjonalnych układów automatyki przemysłowej. Urządzenie zostało zaprojektowane z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w układach nawrotnych (odwracanie kierunku obrotów silnika) oraz systemach przełączania zasilania. Blokada ta jest kompatybilna ze stycznikami serii TeSys D, w szczególności modelami LC1D40 oraz LC1D65, a także jednostkami o wyższym prądzie znamionowym, takimi jak LC1D115 i LC1D150.

• Podwójne zabezpieczenie: Produkt oferuje zarówno blokowanie mechaniczne, fizycznie uniemożliwiające jednoczesne załączenie dwóch styczników, jak i blokowanie elektryczne, co eliminuje ryzyko zwarcia międzyfazowego.
• Wszechstronność: Przystosowana do pracy w układach 3-biegunowych (3P) oraz 4-biegunowych (4P), co pozwala na szerokie spektrum zastosowań w sieciach trójfazowych.
• Technologia EverLink: Współpraca z systemem EverLink gwarantuje stałą siłę docisku przewodów, co jest kluczowe przy prądach rzędu 40-65A, gdzie zjawisko pełzania miedzi mogłoby prowadzić do poluzowania zacisków.
• Kompaktowa budowa: Mimo zaawansowanej funkcjonalności, blokada zachowuje optymalne wymiary, co pozwala na oszczędność miejsca w szafie sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi międzynarodowymi normami bezpieczeństwa i jakości, charakterystycznymi dla osprzętu elektroinstalacyjnego marki Schneider Electric. Blokada spełnia wymagania norm IEC/EN 60947, co potwierdza jej przydatność do pracy w ciężkich warunkach przemysłowych. Dzięki certyfikacji, inżynierowie i projektanci mogą mieć pewność, że systemy oparte na komponentach TeSys D zapewniają ciągłość pracy i pełną ochronę personelu oraz mienia przed skutkami błędnych operacji łączeniowych.

Zastosowanie

Blokada LA9D50978 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji rozdzielnic sterowniczych i zasilających. Jest niezbędnym elementem w:

• Układach nawrotnych silników: Gdzie konieczne jest zabezpieczenie przed jednoczesnym podaniem napięcia na uzwojenia odpowiadające za różne kierunki obrotów.
• Systemach SZR (Samoczynne Załączanie Rezerwy): Pozwala na bezpieczne przełączanie między zasilaniem podstawowym a rezerwowym (np. agregatem prądotwórczym).
• Przemysłowych liniach produkcyjnych: Gdzie niezawodność procesów łączeniowych decyduje o wydajności całego zakładu.

Wskazówki Montażowe

Montaż blokady mechanicznej TeSys jest intuicyjny i szybki, co znacząco skraca czas prefabrykacji zestawu. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Pozycjonowanie: Blokadę należy umieścić centralnie pomiędzy dwoma stycznikami montowanymi obok siebie na wspólnej szynie DIN lub płycie montażowej.
• Moment dokręcania: W przypadku wykorzystania zacisków elektrycznych blokady, należy stosować się do zaleceń producenta dotyczących momentu dokręcania śrub, aby zapewnić optymalny styk elektryczny.
• Weryfikacja mechaniczna: Po zamontowaniu należy ręcznie sprawdzić, czy mechanizm blokady poprawnie uniemożliwia jednoczesne wciśnięcie zwór obu styczników.

FAQ

1. Czy blokada LA9D50978 pasuje do mniejszych styczników, np. LC1D09?
Nie, ta konkretna blokada jest dedykowana do większych jednostek z zakresu 40-65A oraz modeli LC1D115/150. Dla mniejszych styczników należy dobrać odpowiedni model z serii TeSys D o mniejszym gabarycie.

2. Czy blokada wymaga dodatkowego zasilania?
Nie, blokada mechaniczna działa na zasadzie fizycznego rygla, natomiast blokada elektryczna wykorzystuje styki pomocnicze styczników do przerwania obwodu cewki drugiego urządzenia.

3. Czy produkt jest odporny na wibracje?
Tak, konstrukcja blokady oraz system przyłączy EverLink są zaprojektowane tak, aby wytrzymać standardowe wibracje występujące w środowisku przemysłowym, co zapobiega przypadkowym rozłączeniom.
