Blokada mechaniczna TeSys do LC1D09/D38 | LAD9V2 Schneider Electric

Opis i Kluczowe Cechy

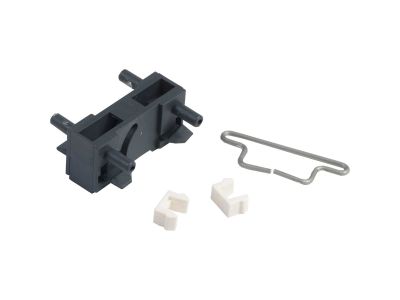

Blokada mechaniczna Schneider Electric o numerze katalogowym LAD9V2 to profesjonalne akcesorium dedykowane do systemów automatyki przemysłowej opartych na rodzinie TeSys D. Głównym zadaniem tego komponentu jest fizyczne uniemożliwienie jednoczesnego załączenia dwóch styczników pracujących w układzie nawrotnym lub przełącznym. Dzięki precyzyjnemu wykonaniu, blokada gwarantuje najwyższy poziom bezpieczeństwa operacyjnego, eliminując ryzyko wystąpienia zwarć międzyfazowych wynikających z błędów sterowania lub sklejenia styków siłowych.

• Kompatybilność: Produkt został zaprojektowany specjalnie dla styczników z serii TeSys D, w szczególności dla modeli od LC1D09 do LC1D38.
• Kompaktowa konstrukcja: Blokada idealnie wpisuje się w standardowe wymiary styczników (szerokość 45 mm), co pozwala na zachowanie oszczędności miejsca w szafie sterowniczej.
• Integracja: Element ten stanowi integralną część systemu TeSys, co zapewnia pełną spójność mechaniczną i estetyczną z pozostałymi komponentami Schneider Electric.
• Trwałość: Wykonanie z wysokiej jakości materiałów polimerowych zapewnia długą żywotność mechaniczną, dopasowaną do cyklu życia nowoczesnych styczników.

Zgodność z Normami

Blokada mechaniczna LAD9V2 spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości. Jako element systemu TeSys D, jest ona zgodna z normami IEC/EN 60947-4-1, co potwierdza jej przydatność do pracy w wymagających warunkach przemysłowych. Produkt posiada certyfikację CE oraz spełnia dyrektywy RoHS, co gwarantuje bezpieczeństwo użytkowania oraz minimalny wpływ na środowisko naturalne.

Zastosowanie

Produkt znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest niezawodna blokada wzajemna dwóch urządzeń łączeniowych. Jest to kluczowy element w układach takich jak:

• Układy nawrotne silników: Zabezpieczenie przed jednoczesnym podaniem napięcia dla kierunku obrotów "lewo" i "prawo".
• Układy przełączne zasilania (SZR): Mechaniczne wymuszenie separacji między zasilaniem podstawowym a rezerwowym.
• Systemy gwiazda-trójkąt: Wsparcie dla poprawnej sekwencji przełączania uzwojeń silnika.

Wskazówki Montażowe

Instalacja blokady LAD9V2 jest szybka i intuicyjna, co wpisuje się w filozofię Schneider Electric dotyczącą upraszczania prac elektroinstalacyjnych. Blokadę montuje się bezpośrednio pomiędzy dwoma stycznikami. Należy upewnić się, że oba styczniki są odłączone od napięcia przed przystąpieniem do prac. Dzięki precyzyjnym zatrzaskom, montaż nie wymaga specjalistycznych narzędzi, a stabilne połączenie mechaniczne uzyskuje się w kilka sekund. Po zamontowaniu należy ręcznie sprawdzić poprawność działania blokady, upewniając się, że wciśnięcie zwory jednego stycznika uniemożliwia ruch mechanizmu drugiego urządzenia.

FAQ

• Czy blokada LAD9V2 pasuje do styczników innych producentów? Nie, blokada jest dedykowana wyłącznie do serii TeSys D i TeSys od Schneider Electric, co gwarantuje pełne bezpieczeństwo i dopasowanie mechaniczne.
• Czy montaż blokady zwiększa szerokość zestawu stycznikowego? Blokada jest montowana w taki sposób, aby optymalnie wykorzystać przestrzeń, jednak należy uwzględnić minimalny odstęp między stycznikami przewidziany przez konstrukcję blokady.
• Czy blokada wymaga konserwacji? Mechanizm jest bezobsługowy, jednak podczas okresowych przeglądów rozdzielnicy zaleca się weryfikację poprawności mechanicznego ryglowania.
