Blokada mechaniczna i elektryczna stycznika LP1-D80 | LA9D8002 Schneider Electric

Opis i Kluczowe Cechy

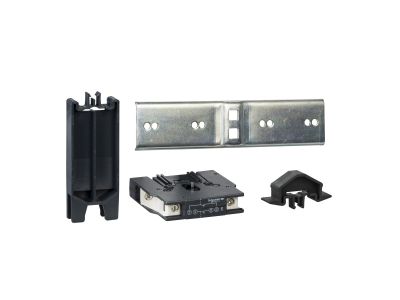

Blokada mechaniczna i elektryczna LA9D8002 firmy Schneider Electricder Electric (seria TeSys D) to akcesorium przeznaczone do styczników LC1D80 DC i LC1D95 DC. Zapewnia jednoczesne odcięcie obwodów sterowania i zablokowanie mechaniczne, co uniemożliwia równoczesne załączenie dwóch styczników – kluczowe w aplikacjach wymagających odwracania kierunku obrotów silnika lub przełączania źródeł. Kompatybilna z układami 3- i 4-biegunowymi.

• Blokowanie elektryczne i mechaniczne: podwójna bariera bezpieczeństwa – rozłączane są obwody sterowania (elektryczne) oraz fizycznie blokowane dźwignie styczników (mechaniczne), co eliminuje ryzyko przypadkowego załączenia.
• Zgodność z 3P i 4P: uniwersalna konstrukcja pasuje do styczników trój- i czterobiegunowych z serii TeSys D, co ułatwia magazynowanie i zmniejsza liczbę wariantów.
• Przeznaczona do styczników DC: dedykowana do modeli LC1D80 DC (80 A) i LC1D95 DC (95 A) – gwarantuje poprawne działanie w obwodach prądu stałego o dużych obciążeniach.
• Typ obwodu: odwracanie/nawrót oraz przełączanie: idealna do budowy układów zmiany kierunku obrotów silników oraz przełączania między dwoma źródłami zasilania.
• Łatwy montaż na styczniku: blokada mocowana bezpośrednio do korpusu stycznika – nie wymaga dodatkowego okablowania mechanicznego poza podłączeniami elektrycznymi (zgodnie z dokumentacją).

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami norm europejskich oraz posiada oznakowanie CE. W dokumentacji nie podano konkretnych numerów norm – zalecamy stosowanie zgodnie z ogólnymi przepisami dla aparatury rozdzielczej i sterowniczej.

Zastosowanie

Blokada LA9D8002 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i niezawodne przełączanie między dwoma stycznikami, szczególnie w układach silnikowych i zasilaniach awaryjnych.

• Odwracanie kierunku obrotów silników (np. napędy bram, przenośników, wentylatorów) – blokada uniemożliwia jednoczesne podanie napięcia na oba kierunki.
• Przełączanie między głównym a rezerwowym źródłem zasilania (np. w rozdzielnicach awaryjnych) – zapewnia ciągłość pracy bez ryzyka zwarcia.
• Sterowanie dwoma stycznikami w układzie „na przemian” (przełączanie obciążeń) – zwiększa bezpieczeństwo instalacji przemysłowych.
• Praca w systemach automatyki budynkowej i przemysłowej, gdzie wymagany jest wzajemny mechaniczny blokad dwóch styczników.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy instalacji elektrycznej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Blokadę należy zamocować na styczniku zgodnie z instrukcją producenta (przeznaczona dla modeli LC1D80 DC i LC1D95 DC). Połączenia elektryczne wykonać przewodami o przekroju dobranym do prądu obciążenia. Nie dotyczy montażu na szynie – element mocowany bezpośrednio do stycznika. Zaleca się dokręcenie śrub z momentem podanym w dokumentacji technicznej.

FAQ

• Czy blokada wymaga własnego zasilania? Blokada nie posiada własnych obwodów zasilających – wykorzystuje styki pomocnicze stycznika do realizacji blokady elektrycznej. Mechaniczna część działa niezależnie.
• Jaki stopień ochrony ma blokada? W danych producenta nie podano stopnia IP. Standardowo dla akcesoriów montowanych wewnątrz rozdzielnic przyjmuje się ochronę IP20 – należy to potwierdzić w karcie katalogowej.
• Czy można ją zastosować z innymi stycznikami niż LC1D80/95 DC? Zgodnie z danymi technicznymi blokada jest przewidziana wyłącznie do modeli LC1D80 DC i LC1D95 DC. Stosowanie z innymi stycznikami może skutkować brakiem poprawnego działania mechanicznego.
