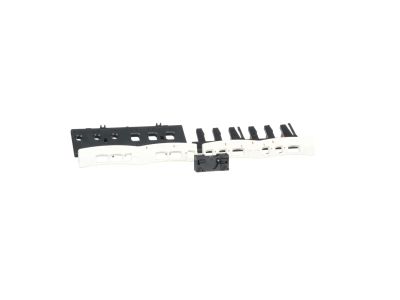

Blokada mechaniczna i elektryczna stycznika LC1D09/D38 | LAD9R1V Schneider Electric

Opis i Kluczowe Cechy

Blokada mechaniczna i elektryczna LAD9R1V od renomowanego producenta Schneider Electric to profesjonalne rozwiązanie dedykowane do współpracy ze stycznikami z serii TeSys D oraz TeSys GV3. Urządzenie to zostało zaprojektowane w celu zapewnienia najwyższego poziomu bezpieczeństwa w układach sterowania silnikami, uniemożliwiając jednoczesne załączenie dwóch styczników w układach nawrotnych lub systemach przełączania źródeł zasilania. Kompatybilność produktu obejmuje szeroki zakres jednostek, w tym modele od LC1D18 do LC1D32. Dzięki zastosowaniu nowoczesnej konstrukcji, blokada zachowuje kompaktowe wymiary obudowy o szerokości 45 mm, co pozwala na optymalne wykorzystanie przestrzeni na szynie DIN w szafie sterowniczej. Integracja z systemem TeSys D gwarantuje szybką i prostą instalację, co znacząco redukuje czas montażu prefabrykowanych zestawów rozruchowych.

Zgodność z Normami

Produkt spełnia rygorystyczne międzynarodowe normy bezpieczeństwa i jakości, co jest kluczowe dla profesjonalnych instalacji elektro-technicznych. Blokada LAD9R1V jest w pełni zgodna z dyrektywami dotyczącymi aparatury niskiego napięcia, co potwierdzają certyfikaty zgodności z normami IEC oraz EN. Dzięki temu inżynierowie i projektanci mogą mieć pewność, że stosowane rozwiązanie jest niezawodne i dopuszczone do użytku w najbardziej wymagających środowiskach przemysłowych na całym świecie.

Zastosowanie

Główne zastosowanie blokady LAD9R1V obejmuje budowę zaawansowanych układów automatyki przemysłowej, w tym w szczególności:

• Układy nawrotne (lewo-prawo) dla silników asynchronicznych, gdzie blokada mechaniczna stanowi fizyczną barierę przed zwarciem międzyfazowym.
• Systemy Samoczynnego Załączania Rezerwy (SZR), wymagające niezawodnego przełączania między zasilaniem podstawowym a rezerwowym.
• Układy rozruchowe gwiazda-trójkąt, gdzie precyzyjna koordynacja pracy styczników jest niezbędna dla ochrony uzwojeń silnika.
• Integracja z wyłącznikami silnikowymi TeSys GV3 w celu stworzenia kompletnych i bezpiecznych odpływów silnikowych.

Wskazówki Montażowe

Instalacja blokady LAD9R1V powinna być przeprowadzona przez wykwalifikowany personel zgodnie z poniższymi wytycznymi:

• Montaż mechaniczny: Blokadę należy umieścić pomiędzy dwoma stycznikami serii TeSys D (np. LC1D18 lub LC1D32), dbając o prawidłowe zazębienie elementów ruchomych.
• Połączenie elektryczne: Należy wykorzystać wbudowane styki pomocnicze do realizacji blokady elektrycznej w obwodzie sterowania, co stanowi dodatkowe zabezpieczenie przed błędnym podaniem napięcia na cewki obu styczników jednocześnie.
• Moment dokręcania: Podczas podłączania przewodów sterowniczych należy zachować odpowiedni moment dokręcania śrub zaciskowych, aby zapewnić trwały styk i odporność na wibracje.
• Weryfikacja: Po montażu należy ręcznie sprawdzić poprawność działania blokady mechanicznej przed podaniem napięcia zasilającego.

FAQ

1. Czy blokada LAD9R1V pasuje do wszystkich styczników TeSys D?
Produkt jest dedykowany do styczników z zakresu LC1D18 do LC1D32. W przypadku większych jednostek (40-65A) należy zweryfikować kompatybilność z systemem EverLink.

2. Czy blokada mechaniczna zastępuje blokadę elektryczną?
Nie, dla pełnego bezpieczeństwa zaleca się stosowanie obu rodzajów blokad. LAD9R1V umożliwia realizację obu tych funkcji, co jest standardem w profesjonalnych układach nawrotnych.

3. Jakie są wymiary zestawu po zamontowaniu blokady?
Blokada została zaprojektowana tak, aby nie zwiększać znacząco szerokości zestawu, bazując na standardowych modułach 45 mm i 55 mm, co ułatwia projektowanie układu aparatury w rozdzielnicy.
