Blokada mechaniczna Easy TeSys do TVS LC1E06/E65 LAEM1 | LAEM1 Schneider Electric

Opis i Kluczowe Cechy

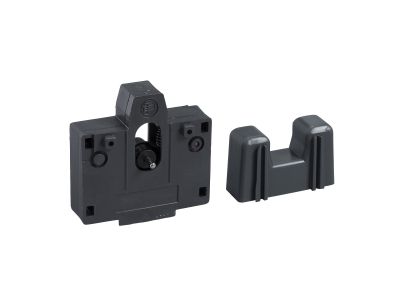

Blokada mechaniczna LAEM1 z serii Easy TeSys Control to profesjonalne akcesorium zaprojektowane przez firmę Schneider Electric, dedykowane do współpracy ze stycznikami z gamy TVS LC1E w zakresie od 06A do 65A. Głównym zadaniem tego komponentu jest fizyczne uniemożliwienie jednoczesnego załączenia dwóch styczników pracujących w parze, co jest kluczowe dla ochrony instalacji przed zwarciami międzyfazowymi. Blokada charakteryzuje się wysoką precyzją wykonania, co gwarantuje płynną pracę mechanizmu ryglowania nawet przy dużej częstotliwości łączeń. Dzięki zastosowaniu wytrzymałych materiałów polimerowych, element ten wykazuje dużą odporność na zmęczenie materiałowe, co przekłada się na długowieczność całego układu sterowania silnikami.

• Kompatybilność z szerokim zakresem styczników Easy TeSys Control (LC1E06 do LC1E65).
• Możliwość stosowania ze stycznikami 3-biegunowymi oraz 4-biegunowymi.
• Kompaktowa konstrukcja niepowiększająca znacząco gabarytów zestawu.
• Wysoka niezawodność mechaniczna potwierdzona testami producenta.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa i ochrony środowiska. Blokada LAEM1 jest w pełni zgodna z programem Green Premium, co stanowi zobowiązanie firmy Schneider Electric do dostarczania produktów o najwyższej w swojej klasie wydajności środowiskowej. Spełnia wymagania dyrektywy RoHS (Restriction of Hazardous Substances), co oznacza ograniczenie użycia niebezpiecznych substancji w procesie produkcji. Dodatkowo, produkt jest zgodny z rozporządzeniem REACh, zapewniając pełne bezpieczeństwo chemiczne dla użytkowników i instalatorów. Posiadanie certyfikatów zgodności z międzynarodowymi normami elektrotechnicznymi gwarantuje, że blokada może być bezpiecznie stosowana w profesjonalnych rozdzielnicach i szafach sterowniczych.

Zastosowanie

Blokada mechaniczna LAEM1 znajduje szerokie zastosowanie w systemach automatyki przemysłowej i budynkowej, gdzie wymagana jest wysoka niezawodność przełączania obciążeń. Jest niezbędnym elementem przy budowie układów nawrotnych (rewersyjnych) silników elektrycznych, gdzie zmiana kierunku obrotów wymaga naprzemiennej pracy dwóch styczników. Idealnie sprawdza się również w układach przełączających typu sieć-agregat lub w układach rozruchowych gwiazda-trójkąt, gdzie blokada mechaniczna stanowi dodatkowe, fizyczne zabezpieczenie obok blokady elektrycznej realizowanej przez styki pomocnicze. Przeznaczona jest do montażu poziomego dwóch identycznych styczników, co pozwala na optymalne wykorzystanie przestrzeni na szynie DIN.

Wskazówki Montażowe

Montaż blokady LAEM1 jest intuicyjny i nie wymaga specjalistycznych narzędzi, co znacznie skraca czas prefabrykacji szaf sterowniczych. Aby zapewnić poprawną pracę układu, należy postępować zgodnie z poniższymi wytycznymi:

• Blokadę należy umieścić pomiędzy dwoma identycznymi stycznikami serii LC1E przed ich ostatecznym zamocowaniem na szynie montażowej.
• Należy upewnić się, że trzpienie blokady trafiają precyzyjnie w dedykowane gniazda w obudowach styczników.
• Po zamontowaniu zestawu na szynie DIN, zaleca się ręczne sprawdzenie poprawności działania mechanizmu poprzez naprzemienne naciskanie zwór styczników (przy odłączonym napięciu).
• W układach bezpieczeństwa blokadę mechaniczną należy zawsze uzupełnić o blokadę elektryczną, wykorzystując styki pomocnicze NC obu styczników.

FAQ

1. Czy blokada LAEM1 pasuje do styczników serii TeSys D?
Nie, blokada LAEM1 jest dedykowana wyłącznie do serii Easy TeSys Control (TVS) o oznaczeniach LC1E. Do serii TeSys D należy stosować dedykowane blokady z serii LAD.

2. Czy mogę użyć tej blokady do połączenia stycznika LC1E09 ze stycznikiem LC1E40?
Producent zaleca stosowanie blokady do montażu par identycznych styczników. Różnice w gabarytach obudów między mniejszymi a większymi jednostkami mogą uniemożliwić poprawną współpracę mechanizmu blokującego.

3. Czy blokada wymaga konserwacji?
Mechanizm blokady jest samosmarowny i zaprojektowany do bezobsługowej pracy przez cały okres eksploatacji styczników. Wskazana jest jedynie okresowa kontrola wizualna podczas rutynowych przeglądów rozdzielnicy.
