Blokada mechaniczna dla DILM7-15 DILA DILMP20, DILM12-XMV | 281196 Eaton

Opis i Kluczowe Cechy

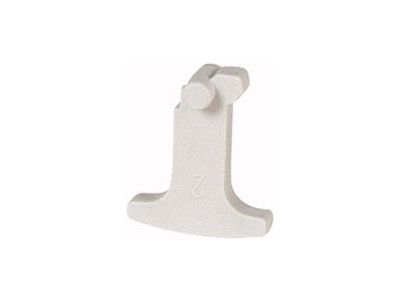

Blokada mechaniczna o oznaczeniu typologicznym DILM12-XMV to wysokiej klasy komponent systemowy opracowany przez firmę EATON, lidera w dziedzinie rozdziału energii i automatyki przemysłowej. Akcesorium to zostało zaprojektowane z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w układach sterowania silnikami oraz systemach przełączania zasilań. Głównym zadaniem blokady jest fizyczne uniemożliwienie jednoczesnego załączenia dwóch styczników pracujących w parze, co jest kluczowe w układach nawrotnych (lewo-prawo) oraz układach gwiazda-trójkąt.

• Kompatybilność systemowa: Produkt jest w pełni zoptymalizowany do współpracy ze stycznikami serii DILM7, DILM9, DILM12 oraz DILM15, a także przekaźnikami pomocniczymi DILA i stycznikami mocy DILMP20.
• Trwałość mechaniczna: Wykonanie z wysokiej jakości materiałów polimerowych gwarantuje długą żywotność, odpowiadającą trwałości mechanicznej samych styczników, co minimalizuje ryzyko awarii całego układu sterowania.
• Kompaktowa konstrukcja: Blokada montowana jest pomiędzy dwoma stycznikami, nie zwiększając znacząco szerokości zabudowy na szynie montażowej, co pozwala na optymalne wykorzystanie miejsca w szafie sterowniczej.

Zgodność z Normami

Blokada mechaniczna DILM12-XMV spełnia rygorystyczne wymagania bezpieczeństwa stawiane osprzętowi elektroinstalacyjnemu w przemyśle. Jest ona w pełni kompatybilna z normami IEC/EN 60947, co potwierdza jej przydatność do pracy w profesjonalnych aplikacjach niskiego napięcia. Dzięki precyzyjnemu dopasowaniu do aparatury modułowej EATON, komponent ten wspiera zachowanie integralności certyfikowanych zestawów rozdzielczych.

Zastosowanie

Produkt znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest niezawodna blokada wzajemna dwóch aparatów łączeniowych. Do najczęstszych aplikacji należą:

• Układy nawrotne: Zabezpieczenie przed zwarciem międzyfazowym podczas zmiany kierunku obrotów silników asynchronicznych.
• Układy SZR (Samoczynne Załączanie Rezerwy): Mechaniczne wymuszenie separacji między zasilaniem podstawowym a rezerwowym.
• Automatyka przemysłowa: Systemy sterowania liniami produkcyjnymi, gdzie sekwencja załączeń musi być ściśle kontrolowana.

Wskazówki Montażowe

Montaż blokady DILM12-XMV jest intuicyjny i nie wymaga specjalistycznych narzędzi, jednak powinien być przeprowadzony zgodnie z poniższymi wytycznymi:

• Przygotowanie: Przed montażem należy upewnić się, że oba styczniki są odłączone od napięcia zasilania.
• Pozycjonowanie: Blokadę należy umieścić w dedykowanych gniazdach bocznych styczników. Prawidłowe osadzenie sygnalizowane jest charakterystycznym kliknięciem lub brakiem luzu między aparatami.
• Weryfikacja: Po zamontowaniu należy ręcznie sprawdzić działanie blokady – przy wciśniętym zworniku jednego stycznika, próba wciśnięcia zwornika drugiego stycznika powinna być skutecznie zablokowana.
• Odstępy: Należy pamiętać, że zastosowanie blokady mechanicznej może wymagać uwzględnienia minimalnego odstępu między aparatami zgodnie z dokumentacją techniczną serii DILM.

FAQ

1. Czy blokada DILM12-XMV pasuje do styczników DILM32?
Nie, ta konkretna blokada jest dedykowana dla mniejszych jednostek z zakresu DILM7 do DILM15. Dla większych styczników należy dobrać odpowiedni model blokady (np. DILM32-XMV).

2. Czy blokada mechaniczna zastępuje blokadę elektryczną?
Zgodnie z najlepszymi praktykami inżynierskimi, w układach nawrotnych zaleca się stosowanie obu rodzajów blokad jednocześnie (mechanicznej i elektrycznej realizowanej przez styki pomocnicze NC) dla zapewnienia maksymalnego bezpieczeństwa.

3. Czy montaż blokady wymaga użycia kleju lub śrub?
Nie, blokada DILM12-XMV jest elementem zatrzaskowym, co pozwala na szybki i czysty montaż wewnątrz obudowy aparatów.
