Blokada mechaniczna dla DILM17-38, DILM32-XMV DILM | 281197 Eaton

Opis i Kluczowe Cechy

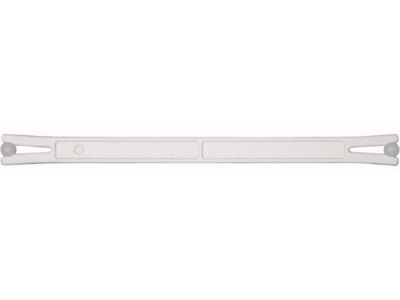

Blokada mechaniczna EATON o oznaczeniu typu DILM32-XMV (numer katalogowy 281197) to kluczowy element systemów automatyki przemysłowej, zaprojektowany w celu zapewnienia najwyższego poziomu bezpieczeństwa operacyjnego. Urządzenie to służy do fizycznego uniemożliwienia jednoczesnego załączenia dwóch styczników pracujących w układach nawrotnych lub przełącznych (np. gwiazda-trójkąt). Dzięki precyzyjnej konstrukcji, blokada gwarantuje, że w danej chwili tylko jeden aparat może znajdować się w stanie pracy, co eliminuje ryzyko wystąpienia zwarć międzyfazowych oraz uszkodzeń kosztownych napędów elektrycznych.

• Wysoka kompatybilność: Produkt dedykowany do współpracy z popularnymi seriami styczników EATON, w tym DILM17, DILM25, DILM32 oraz DILM38.
• Solidna konstrukcja: Wykonana z materiałów odpornych na zmęczenie mechaniczne, co zapewnia długą żywotność nawet przy dużej częstotliwości łączeń.
• Kompaktowe wymiary: Blokada została zaprojektowana tak, aby nie zwiększać znacząco gabarytów zestawu stycznikowego, co pozwala na optymalne wykorzystanie miejsca w szafie sterowniczej.
• Bezpieczeństwo procesowe: Mechanizm blokujący działa niezależnie od obwodów sterowania elektrycznego, stanowiąc dodatkową, fizyczną barierę ochronną.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania norm międzynarodowych dotyczących aparatury niskiego napięcia. Jako element systemu Moeller Series od firmy EATON, blokada DILM32-XMV jest produkowana zgodnie z normą IEC/EN 60947, co potwierdza jej niezawodność w trudnych warunkach przemysłowych. Posiada certyfikację CE oraz spełnia dyrektywy RoHS, co gwarantuje bezpieczeństwo użytkowania oraz dbałość o środowisko naturalne poprzez eliminację substancji szkodliwych.

Zastosowanie

Blokada mechaniczna DILM32-XMV znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych i systemach sterowania silnikami. Jest niezbędnym komponentem w:

• Układach nawrotnych: Gdzie wymagana jest zmiana kierunku obrotów silnika asynchronicznego poprzez zamianę faz.
• Przełącznikach zasilania: W układach SZR (Samoczynne Załączanie Rezerwy), gdzie konieczne jest odseparowanie dwóch źródeł zasilania.
• Rozruchach gwiazda-trójkąt: Zabezpieczając przed jednoczesnym załączeniem stycznika liniowego i stycznika gwiazdy w sposób niekontrolowany.
• Systemach HVAC: W sterowaniu wentylatorami i pompami o dużej mocy.

Urządzenie jest kompatybilne z seriami: DILM17 - DILM38, DILMP32 - DILMP45 oraz DILMF8 - DILMF32.

Wskazówki Montażowe

Montaż blokady DILM32-XMV jest intuicyjny, jednak wymaga zachowania precyzji w celu zapewnienia poprawnego działania mechanizmu. Blokadę montuje się pomiędzy dwoma stycznikami. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Należy zwrócić uwagę na prawidłowe osadzenie trzpieni blokujących w gniazdach styczników. Po zamontowaniu zestawu zaleca się wykonanie testu mechanicznego (bez napięcia), naciskając ręcznie zwory styczników, aby zweryfikować, czy blokada skutecznie uniemożliwia jednoczesne wciśnięcie obu aparatów. Nie wymaga ona dodatkowych narzędzi specjalistycznych poza standardowym wkrętakiem montażowym.

FAQ

• Czy blokada DILM32-XMV pasuje do styczników DILM40? Nie, ta konkretna blokada jest przeznaczona dla zakresu prądowego styczników od DILM17 do DILM38. Dla większych jednostek należy zastosować dedykowane akcesoria.
• Czy blokada mechaniczna zastępuje blokadę elektryczną? Zgodnie z dobrą praktyką inżynierską, blokada mechaniczna powinna być stosowana równolegle z blokadą elektryczną (realizowaną przez styki pomocnicze NC), aby zapewnić pełne bezpieczeństwo układu.
• Czy produkt wymaga konserwacji? Mechanizm jest bezobsługowy, jednak podczas okresowych przeglądów rozdzielnicy warto sprawdzić czystość elementu i poprawność jego osadzenia.
