Blokada mechaniczna boczna do 3 i 4 polowych styczników S00 do S00 | 3RA2912-2H Siemens

Opis i Kluczowe Cechy

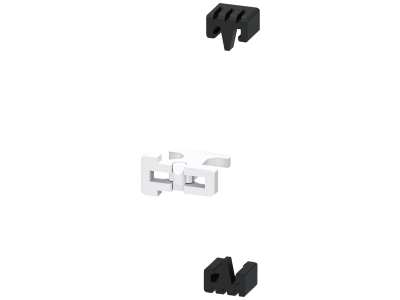

Blokada mechaniczna boczna Siemens o numerze katalogowym 3RA2912-2H to profesjonalny komponent należący do uznanego na całym świecie systemu modułowego SIRIUS. Została zaprojektowana specjalnie do współpracy ze stycznikami 3-polowymi oraz 4-polowymi w rozmiarze S00 (seria 3RT2.1). Głównym zadaniem tego elementu jest zapewnienie niezawodnego powiązania mechanicznego między dwoma stycznikami, co jest kluczowe w układach nawrotnych oraz układach przełączających gwiazda-trójkąt. Zestaw składa się z dwóch precyzyjnie wykonanych złączek kablowych oraz jednej zwory, co pozwala na stworzenie jednej kompletnej kombinacji stycznikowej.

• Kompatybilność: Dedykowana dla styczników SIRIUS 3RT2.1 w rozmiarze S00.
• Modułowość: Element systemu SIRIUS, zapewniający pełną integrację i łatwość rozbudowy rozdzielnic.
• Trwałość: Wykonanie z wysokiej jakości materiałów odpornych na zmęczenie mechaniczne podczas częstych cykli łączeniowych.
• Kompaktowość: Boczny montaż pozwala na optymalne wykorzystanie przestrzeni na szynie DIN bez nadmiernego zwiększania głębokości aparatury.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi standardami jakościowymi firmy Siemens, co gwarantuje pełną kompatybilność z normami IEC/EN 60947. Jako element systemu SIRIUS, blokada 3RA2912-2H spełnia wymagania dotyczące bezpieczeństwa użytkowania w przemysłowych instalacjach niskiego napięcia. Posiada certyfikację CE oraz jest dopuszczona do użytku na rynkach globalnych, co potwierdza jej niezawodność w najbardziej wymagających aplikacjach automatyki przemysłowej.

Zastosowanie

Blokada mechaniczna 3RA2912-2H znajduje szerokie zastosowanie w budowie układów sterowania silnikami elektrycznymi. Jest niezbędna wszędzie tam, gdzie wymagane jest mechaniczne zabezpieczenie przed jednoczesnym załączeniem dwóch styczników, co mogłoby doprowadzić do zwarcia międzyfazowego. Idealnie sprawdza się w:

• Układach nawrotnych (lewo/prawo) dla silników indukcyjnych.
• Przełącznikach zasilania (sieć/agregat) w mniejszych rozdzielnicach.
• Układach rozruchowych gwiazda-trójkąt, gdzie precyzyjna koordynacja pracy styczników jest kluczowa dla ochrony uzwojeń silnika.
• Systemach automatyki budynkowej i przemysłowej opartych na platformie SIRIUS.

Wskazówki Montażowe

Montaż blokady bocznej Siemens 3RA2912-2H jest intuicyjny i nie wymaga specjalistycznych narzędzi, co znacząco skraca czas prefabrykacji szaf sterowniczych. Aby zapewnić poprawną pracę układu, należy:

• Upewnić się, że oba styczniki są w rozmiarze S00 (3RT2.1) i są odłączone od napięcia zasilania.
• Zastosować dołączone do zestawu złączki kablowe, które stabilizują połączenie mechaniczne między obudowami aparatów.
• Zamontować zworę w dedykowanych gniazdach bocznych, dbając o jej prawidłowe osadzenie, co gwarantuje płynną pracę rygla blokady.
• Po montażu przeprowadzić test mechaniczny (bez napięcia), naciskając ręcznie zwory styczników, aby upewnić się, że blokada skutecznie uniemożliwia jednoczesne zamknięcie obu styków głównych.

FAQ

1. Czy blokada 3RA2912-2H pasuje do styczników starszej generacji 3RT10?
Nie, ten model jest dedykowany do nowszej generacji SIRIUS Innovation (3RT2) w rozmiarze S00. Dla starszych serii należy dobrać odpowiedni zamiennik zgodny z dokumentacją techniczną.

2. Czy zestaw zawiera wszystkie elementy potrzebne do połączenia dwóch styczników?
Tak, zestaw zawiera 2 złączki kablowe oraz 1 zworę, co stanowi kompletny zestaw do stworzenia jednej blokady mechanicznej między dwoma aparatami.

3. Czy blokada zajmuje dodatkowe miejsce na szynie DIN?
Blokada jest montowana z boku, więc należy przewidzieć minimalny odstęp między stycznikami wynikający z konstrukcji samej blokady, co pozwala na zachowanie kompaktowych wymiarów całego zestawu startowego.
