Blokada mechaniczna 25mm, MVDILE DILEM | 010113 Eaton

Alternatywny kod produktu: MVDILE

Opis i Kluczowe Cechy

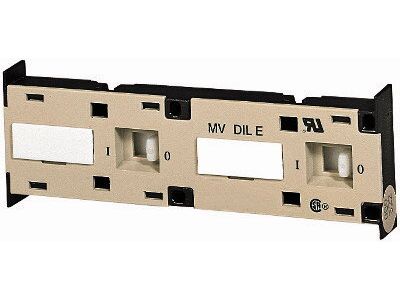

Blokada mechaniczna MVDILE (symbol 010113) o wymiarze 25 mm przeznaczona do styczników rozmiaru DILE. Służy do mechanicznego blokowania dwóch styczników, uniemożliwiając ich jednoczesne załączenie – kluczowe w aplikacjach wymagających separacji źródeł zasilania. Solidna konstrukcja gwarantuje długotrwałą i pewną pracę w warunkach przemysłowych.

• Przeznaczenie: Do styczników serii DILE, zapewnia mechaniczne blokowanie dwóch urządzeń, np. przy przełączaniu źródeł zasilania.
• Wymiar 25 mm: Odpowiedni odstęp montażowy, zapewniający prawidłową współpracę ze stycznikami i zachowanie wymaganych dystansów.
• Łatwy montaż: Prosta instalacja bezpośrednio na stycznikach – oszczędność czasu podczas rozruchu instalacji.
• Niezawodność: Mechaniczne blokowanie eliminuje ryzyko przypadkowego załączenia obu styczników, podnosząc bezpieczeństwo i niezawodność układu.

Zgodność z Normami

Produkt został zaprojektowany do współpracy ze stycznikami spełniającymi wymagania norm europejskich. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami bezpieczeństwa. Stosowanie z certyfikowanymi stycznikami gwarantuje prawidłowe działanie w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Blokada mechaniczna MVDILE znajduje zastosowanie wszędzie tam, gdzie konieczne jest zapewnienie fizycznej separacji między dwoma obwodami sterowanymi przez styczniki.

• Przełączanie źródeł zasilania (sieć / agregat prądotwórczy) – uniemożliwia jednoczesne podanie napięcia z dwóch źródeł.
• Sterowanie silnikami w układzie gwiazda-trójkąt – blokada zapobiega równoczesnemu załączeniu styczników głównego i rozruchowego.
• Automatyka budynkowa – separacja obwodów oświetlenia awaryjnego i podstawowego.
• Instalacje przemysłowe – zabezpieczenie przed błędnym załączeniem w systemach redundantnych.

Wskazówki Montażowe

Montaż blokady mechanicznej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Blokadę montuje się bezpośrednio na stycznikach DILE zgodnie z instrukcją producenta. Należy upewnić się, że elementy są prawidłowo osadzone i zablokowane. Przekrój przewodów i momenty dokręcania połączeń elektrycznych (jeśli występują) dobierać zgodnie z dokumentacją techniczną styczników.

FAQ

• Czy blokada pasuje do styczników innych producentów niż DILE? Blokada MVDILE dedykowana jest do styczników rozmiaru DILE (np. Moeller/Eaton). W przypadku innych producentów należy sprawdzić kompatybilność mechaniczną – wymiary otworów oraz odległości między stycznikami.
• Jaki jest stopień ochrony (IP) tego produktu? Blokada mechaniczna jest elementem pasywnym i nie posiada własnego stopnia ochrony. Ochrona IP całego układu zależy od obudowy lub rozdzielnicy, w której jest zamontowana.
• Czy blokada wymaga zasilania elektrycznego? Nie. Jest to wyłącznie element mechaniczny, nie wymaga podłączenia do żadnego obwodu elektrycznego. Działa na zasadzie fizycznego unieruchomienia dźwigni styczników.
